Jak připojit dva vypínače ke dvěma žárovkám: schéma, rada odborníka

Instalací dvoutlačítkových světelných spínačů ve vašem domě se výrazně zvýší úroveň pohodlí v každodenním životě, protože se vám nechce vždy vstát a jít na druhý konec místnosti zhasnout světla.

Chcete-li to však provést, budete se muset seznámit s různými schématy připojení a po správném rozložení kabeláže k němu připojit světelné zdroje.

Nejprve byste měli optimalizovat svůj systém elektrických zařízení, která budou zapojena do jednoho okruhu. Lidé například často instalují osvětlení na oddělených toaletách a koupelnách tak, že vedení vedou k dvoutlačítkovému spínači. To umožňuje ovládat světlo v různých místnostech jedním vypínačem. Zvláště vhodné je zhasnout světla v obou místnostech najednou.

V lustru se dvěma žárovkami lze také použít dvojitý spínač, který vám umožní nastavit intenzitu světla. Když zapnete obě klávesy, světlo bude co nejjasnější, a když zapnete jednu, bude slabé.

Pamatujte, že instalace společného vypínače pro dvě nebo více místností je rozumná, pokud mají místnosti přilehlé stěny. Pokud jsou místnosti umístěny daleko od sebe, použijte samostatné vypínače.

Jak již víte, instalace takového elektrického systému výrazně zjednoduší správu spotřeby energie a jasu osvětlení. Instalace sousední jednotky ovládání osvětlení navíc ušetří peníze na požadovaný materiál a instalační práce.

Analýza typických chyb

Pečlivým připojením vodičů, zejména u barevně označených vodičů, je minimalizována pravděpodobnost chyby. Ale pokud nejsou vodiče označeny nebo byla instalace provedena ve spěchu (s běžícími termíny dodání bytu), pak je možné připojit fázový vodič nikoli ke společné svorce dvouklíčového spínače, ale na jeden z odchozích terminálů. Navenek to vypadá takto:

• při manipulaci s jedním klíčem se v normálním režimu rozsvítí a zhasne jedna lampa;
• při manipulaci s jiným klíčem se druhá lampa nerozsvítí;
• Po zapnutí dvou tlačítek se rozsvítí obě kontrolky.

Pokud je takové chování osvětlovací soustavy zjištěno, je třeba zjistit fázování pomocí indikačního šroubováku a provést přepojení.

Obecně však platí, že organizace osvětlovacího systému s připojením vypínače domácího osvětlení se dvěma klíči, i když je to zodpovědná záležitost, je docela realistická s promyšleným přístupem a průměrnou kvalifikací mistra. Vše lze provést nezávisle od nuly. Hlavní věc je, že každá akce musí být vědomá.

Jak se rozhodnout pro schéma zapojení pro několik žárovek

Je rozdíl při připojování zařízení k 1klíčovému a 2klíčovému spínači. Pro lepší pochopení se podívejme na schémata zapojení samostatně.

Připojte několik žárovek

1. Fáze by měla být vedena od elektroměru k vypínači a od vypínače k ​​žárovce; 2. Nula jde přímo k žárovce a obchází spínač.

Tento princip je nejběžnější a nevyžaduje žádné další náklady, pokud potřebujete připojit například lustr. Pokud používáte několik žárovek najednou, pak se s tímto připojením rozsvítí a zhasnou současně.

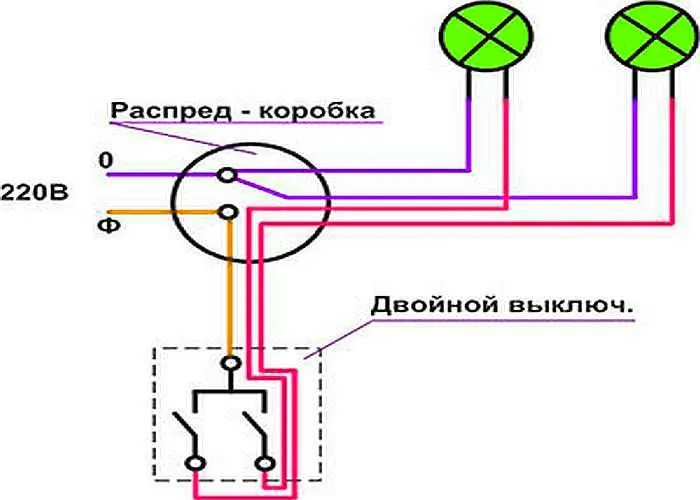

Možnost s kabeláží připojenou k dvouklíčovému spínači

1. Nula jde přímo ke zdrojům světla, které jsou mezi nimi paralelně zapojeny; 2. Fázový vodič jde do spínače, ve kterém každý klíč bude dodávat elektřinu do samostatných elektráren.

Můžete tak používat dva nebo jeden světelný zdroj najednou zapnutím jednoho nebo dvou klíčů.

Výhodou tohoto zapojení je, že v případě různých místností je možné ovládat světlo jedním vypínačem. A pokud je světlo v jednom, je snadné změnit jas světla.

V moderních domech se při instalaci elektrického vedení používá třížilový drát. Celkový obraz zapojení se nemění, pouze je přidán prvek, který „uzemňuje“ kabeláž. Připojuje se ke kovovým částem lamp a obchází spínače.

Pokud je v uzlu s přepínačem zásuvka, pak je připojení provedeno jinak. Zemnící vodič musí být veden ze spojovací krabice do zásuvky kvůli vyššímu potenciálnímu zatížení na výstupu než na žárovce.

Možné poruchy

Častým problémem je, že jistič nefunguje tak, jak jste očekávali. Například, když stisknete první tlačítko, určitá část nefunguje, ale když stisknete druhé, všechny lampy fungují současně.

To znamená, že neexistuje žádná distribuce lamp pro spínání klíčů. Další možnost: při rozsvícení lustru fungují jen některé lampy a všechny se nerozsvítí ani při stisku obou spínacích kláves. Zvláštní pozornost by měla být věnována bezpečnostním opatřením. A nakonec ta nejsmutnější možnost: přepínač vůbec nefunguje.

S největší pravděpodobností jste při připojování neshodovali určité vodiče a připojili je ve špatném pořadí. Možná jste zanedbali kontrolu vodičů na stropě a ve spojovací krabici a spoléhali jste pouze na barvy a označení. A v žádném případě byste to neměli dělat, protože při instalaci kabeláže je velmi časté nedodržení standardů značení.

Abyste našli důvod, musíte se vrátit na začátek instalace a pečlivě dodržet všechny kroky. Vyzbrojeni indikátorem nezapomeňte zazvonit všechny vodiče a označit je. Pokud máte podezření na poruchu drátu, kontaktujte odborníka. Pokud nejsou žádné problémy s kabeláží, znovu upevněte označené vodiče podle schématu a buďte maximálně opatrní.

1. Proto byste měli dodržovat jednoduchá doporučení, abyste se při provádění elektrických prací nevyskytli problémy:
2. před zahájením práce nezapomeňte vypnout elektřinu na pracovišti a ujistěte se, že ji nikdo náhodně nezapne v nejméně vhodnou chvíli;
3. Vždy musíte postupovat podle pokynů a nezanedbávat hlubokou komplexní přípravu: zkontrolovat a označit vodiče, řádně je vyčistit a připravit pro další operace;
4. je nutné se vyzbrojit nářadím, je potřeba alespoň minimum zařízení, jinak se nebude možné vyhnout problémům se spolehlivostí a pevností prováděných spojů.

Pokyny k instalaci krok za krokem

Podmínečně rozdělme práci do několika etap: – pokud je stará elektroinstalace, je nutné ji vyměnit podle norem, které odpovídají spotřebě energie instalovaných zařízení; — instalace a připojení elektroinstalace v rozvodné jednotce; — připojení vypínače a silových zařízení.

Krok č. 1 – příprava stěn

Pokud jste již nainstalovali nové rozvody s měděným průřezem příslušného průměru, můžete fázi drážky ve zdi přeskočit. Pokud si nejste jisti kvalitou elektroinstalace, poraďte se s odborníkem.

Pro informaci: pro osvětlovací skupiny zařízení se používá měděný drát o průřezu 1,5 mm2. Pokud budete do obvodu zapojovat zásuvku, používá se zásuvkové vedení standardu 2,5 mm2.

Ve fázi příkopu stěny je nutné nainstalovat všechny další prvky. Například další jističe v elektrickém panelu. Tento krok je způsoben tím, že v případě poruchy dojde k odpojení pouze jednoho silového okruhu, což umožní normální provoz zbývajících zařízení.

K přípravě hladkých kulatých výklenků ve stěnách se používá drážka (kvůli dodatečnému speciálnímu vysavači), ale doma používají příklepové vrtačky a kotoučové pily a někteří to dělají i ručně.

Pokud máte dřevěný dům, nepoužívejte skryté rozvody. Ve vašem případě se zvýší pravděpodobnost požáru, což bude vyžadovat dodatečnou izolaci elektrických kabelů.

Veďte dráty podél vnější strany stěn pomocí izolátorů. Použijte stropní vypínače namísto vnitřních – stupeň připojení je naprosto stejný, což vám zajistí zvýšenou požární bezpečnost.

Po dokončení stěn (beton, pórobeton nebo cihla) přejděte k pokládce drátů a pokrytí oblastí speciálními směsmi, jako je alabastr. Poté přichází na řadu omítání nebo jiná úprava stěn. Nezapomeňte si na výkresech uložit umístění elektroinstalace – budete je potřebovat při příští opravě.

Krok č. 2 – rozvodná skříň

Rozvodná skříň je prostor, kde jsou připojeny různé vodiče a vodiče jsou vedeny k napájecím jednotkám. Nejprve byste se měli rozhodnout pro požadovaný typ krabice pro váš případ. Dříve se používaly kovové konstrukce, ale nyní byly vynalezeny bezpečnější a praktičtější plastové analogy. Schéma zapojení spínačů se nemění v závislosti na typu krabice.

Při instalaci se používají dva typy krabic – vnější a vnitřní. Doma se doporučuje používat externí typy boxů. Mají výhodu, pokud jsou nutné opravy. Pokud potřebujete vyměnit elektrické vedení nebo odpojit součásti obvodu od celkového obvodu, budete mít řádově méně problémů.

Pouzdro propojovací krabice bude vždy viditelné – stačí otevřít kryt a provést potřebnou práci.

Třížilové dráty se díky své oblibě stále častěji používají v domácí elektroinstalaci. Zkroucení zemnícího vodiče je také umístěno v krabici. A pokud je elektroinstalace zastaralá, ale její průřez je dostatečný, nemá smysl ji vyměňovat – použijte stávající kabeláž s pohodlnějším uspořádáním.

Pro správnou izolaci vodičů od sebe se používá několik možností. Například svorkovnice – v tomto případě si můžete zakoupit krabici připravenou k instalaci. Pájení se používá zřídka a není výhodné při vysokém zatížení (může se roztavit). Nejčastější možností je kroucení – levné a veselé.

Krok č. 3 – příprava pro instalaci a připojení k elektrické síti

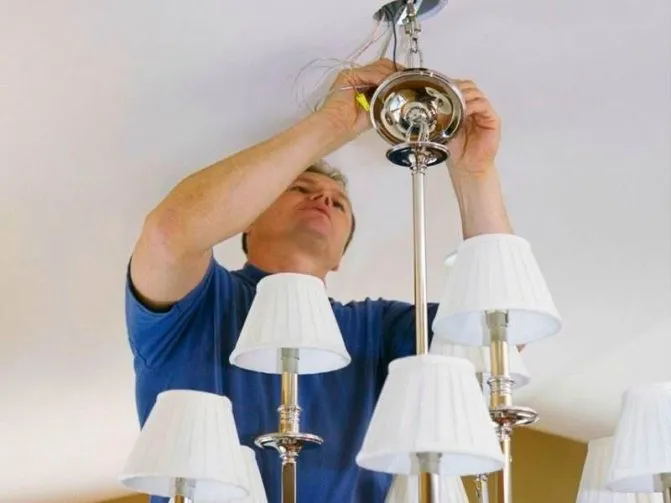

Instalace jednotlivých svítidel nebo lustrů s jednotlivými světelnými zdroji se provádí odlišně v závislosti na následujících bodech: – přítomnost elektroinstalace; — typ základny pro montáž lampy; – typ svítidla.

Nejjednodušší bude vyrovnat se s instalací, když je vodič již připojen ke svorce v místě instalace lampy.

Při instalaci na zavěšené nebo sádrokartonové stropy mohou být nutné další upevnění v závislosti na hmotnosti celé konstrukce.

Pokud připojíte lampy k jednomu vodiči, dojde k zapnutí jedním tlačítkem. A pokud již vedete 2 fázové vodiče pro každý spínač, pak samostatně.

Instalace lamp s jedním spínačem pro různé místnosti se provádí podle stejného principu jako u dvou, ale s jedním rozdílem – drát ze spojovací krabice půjde do jiné místnosti. Doporučuje se instalovat krabici ve vzdálenosti 20-30 cm od stropu.

Krok č. 4 – instalace vypínače

Při instalaci dvouklíčového spínače není problém. Instalace na místo zásuvkové krabice nebo do připraveného speciálního otvoru se provádí pomocí speciálních upevňovacích svorek.

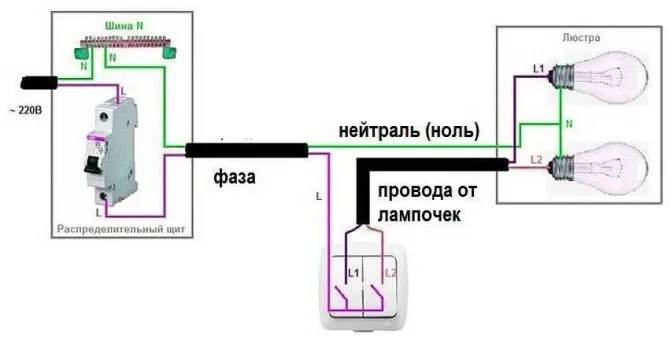

Ve stropním osvětlení je často více než jedna lampa. V takových případech je spojení rozděleno do skupin lamp, ke kterým jsou vodiče taženy z různých kontaktů (L1 a L2).

Počet lamp ve skupině závisí na požadované sytosti světla. K dispozici jsou dva režimy – intenzivní a tlumené. Zde se musíte sami rozhodnout, kolik lamp se rozsvítí, když stisknete každé tlačítko, a v jakém pořadí.

Dvouřadý vypínač s podsvícením

Podsvícený vypínač se od běžného liší pouze tím, že uvnitř je indikátor podsvícení. Tímto indikátorem může být neonová lampa nebo LED s omezovacím odporem. Obvod podsvíceného spínače je poměrně jednoduchý.

Indikátor je připojen paralelně ke svorkám spínače. Když je osvětlovací zařízení vypnuto spínačem, indikátor podsvícení je připojen k nulovému vodiči sítě prostřednictvím nízkého odporu lampy a rozsvítí se. Po zapnutí osvětlení se obvod indikátoru zkratuje a zhasne.

• Schéma zapojení podsvíceného spínače je založeno na následující posloupnosti akcí:
• Světelný obvod je bez napětí. Pro spolehlivost je nepřítomnost napětí kontrolována pomocí sondy nebo multimetru;

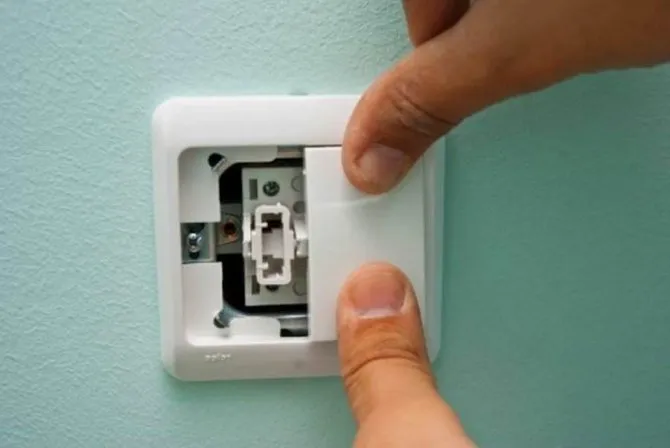

• Krabice pro vypínač se instaluje a zajišťuje do otvoru ve zdi. Při výměně starého je nejprve demontován;
• Klíč je vyjmut ze spínače a jsou připojeny napájecí vodiče. Kolíky indikátoru podsvícení jsou připojeny paralelně ke kabelům;
• těleso spínače je instalováno v krabici a zajištěno šrouby;
• Síť se zapne a zkontroluje se funkčnost vypínače, jeho osvětlení a sítě osvětlení.

Praktická doporučení a rady

Pokud budete dodržovat sadu jednoduchých pravidel, nebude tento druh instalačních prací nebezpečný, což je zvláště důležité pro sítě uzavřeného typu.

Pamatujte, že jakákoliv práce s elektřinou by měla být prováděna až po úplném odpojení bytu nebo domu na společném panelu. Před jakýmkoli problémem s kabeláží se ujistěte, že na fázi není žádné napětí. Při demontáži dvouklíčového spínače a instalaci stmívače nebo spínače bezkontaktního typu si podrobně prostudujte schéma zapojení – v každém případě se liší.

Instalace elektrických spínačů a elektroinstalace v prostorách nevyžaduje vždy zapojení kvalifikovaného odborníka, vždy však stojí za to pamatovat na pravidla bezpečné práce s elektřinou, s ohledem na klíčové faktory, a na základě toho si můžete vybrat správné připojení schéma speciálně pro vaše typy lamp.

Pravidla ochrany práce při provádění elektroinstalace

Aby byla zajištěna bezpečnost při práci v elektrické instalaci, musí být práce prováděny s odpojeným napětím. K tomu připojte osvětlovací systém k jističi jako poslední.

Rozvaděč je považován za aktivní elektroinstalaci, proto je při práci v něm nutné provést několik technických opatření:

• vypněte skupinový (vstupní) spínač;
• dočasně připojte napájecí sběrnici strojů k PE vodiči (je-li k dispozici);
• zkontrolujte, zda na napájecí sběrnici není žádné napětí.

Veškeré práce provádějte v dielektrických rukavicích a izolovaném ručním nářadí. Bezpečnostní předpisy také vyžadují použití dielektrických rohoží.

Jasné video krok za krokem: Připojení spínače během opravy.

Návrhové prvky

Dvouklíčová zařízení pro zapnutí/vypnutí zátěže jsou konstrukčně téměř totožná s jednoklíčovými zařízeními, hlavní rozdíl spočívá ve spínacím mechanismu. Obrázek 2 níže ukazuje hlavní konstrukční prvky.

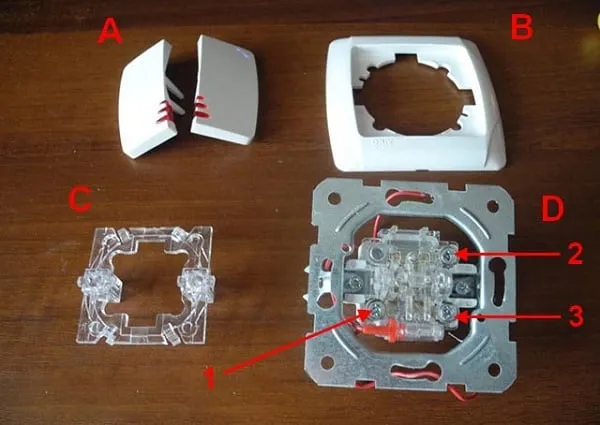

Označení na fotce:

• A – klíče;
• B – vnější plášť panelu;
• C – vnitřní panel;
• D – spínací mechanismus;
• 1 – vstup;
• 2 a 3 – kontakty pro ovládací vodiče směřující k lustru.

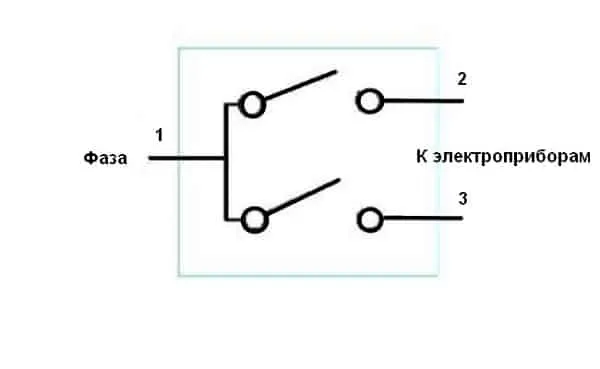

Nyní se podívejme, jak je uspořádáno schéma kontaktní skupiny spínacího mechanismu, jak je znázorněno na obrázku 3.

Jak je patrné z uvedeného schématu, spínací mechanismus má tři kontakty, „1“ je společný vstup, „2“ a „3“ jsou dva ovládací výstupy.

Nyní, když jsme přišli na konstrukci dvouklíčových spínačů, můžeme přejít k jejich schématu zapojení.

Požadované nástroje

Před zahájením práce musíte připravit následující nástroje:

• Phillips šroubovák

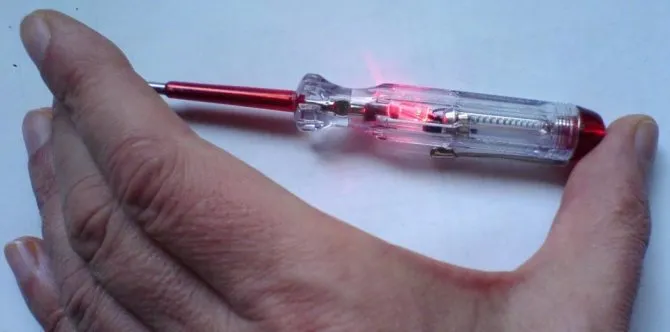

• šroubovák s indikátorem pro kontrolu nepřítomnosti napětí v síti;
• nůž nebo speciální nástroj, který odizoluje vodiče;
• kleště nebo krimpovací hroty.

Pokud plánujete připojit skrytý dvojitý vypínač, budete potřebovat také příklepovou vrtačku s nástavcem pro vrtání velkých otvorů a také stavební směs pro zajištění těla přístroje ve zhotoveném otvoru (omítka, omítka apod.).

Jak správně zapojit vodiče do spínače?

Připojení vodičů ke spínači se může lišit v závislosti na typu spínače, ale obecně platí několik obecných pravidel:

1. Vypněte napájení elektrického panelu a ujistěte se, že do vodičů, které se chystáte připojit k jističi, neprotéká žádný proud.
2. Otevřete spínací skříňku a vyjměte z ní vodiče. Ve většině případů budou tři vodiče: živý (obvykle černý nebo červený), neutrální (obvykle bílý) a zemní (obvykle zelený nebo žlutý).
3. Zkontrolujte, zda má váš spínač označení pro živý a nulový vodič. Pokud ano, připojte příslušné vodiče ke značkám na spínači.
4. Pokud nejsou žádné značky, ujistěte se, že fázový vodič je připojen ke kontaktu na spínači označeném „L“ a nulový vodič je připojen ke kontaktu označenému „N“.
5. Pokud připojujete spínač k obvodu s uzemňovacím vodičem, připojte zemnící vodič ke svorce na spínači, která je označena znakem „⏚“. Pokud spínač nemá zemnící svorku, musí být zemnící vodič připojen ke spínací skříňce nebo k uzemněnému vodiči.
6. Zkontrolujte, zda jsou vodiče pevně zajištěny ve svorkách na spínači a zda se žádné vodiče nedotýkají kovové skříňky spínače.
7. Zavřete spínací skříňku a zkontrolujte její funkci.

Je důležité pochopit, že připojení vodičů ke spínači vyžaduje určité elektrické znalosti a zkušenosti, takže pokud si nejste jisti svými schopnostmi, je lepší obrátit se na profesionála. Nesprávné zapojení může způsobit zkrat, požár nebo jiné nebezpečné situace.

Video. Jak propojit dva vypínače do jedné lampy.

Úkolem dvouklíčového spínače je rozdělit napájení do dvou nezávislých linek, které budou ovládány tlačítky. Jakoukoli práci s elektřinou je samozřejmě lepší svěřit odborníkům.

Bezpečnostní pravidla

Hlavní požadavky při práci s elektřinou:

1. Práce provádějte pouze za denního světla s dostatkem přirozeného světla. Pokud stále není dostatečné osvětlení, použijte baterku.
2. Před zahájením práce se ujistěte, že v síti není žádné napětí. Nejspolehlivější možností je vypnout proud na rozvodném panelu ve vchodu. Pokud nemáte přístup ke společnému panelu, vypněte napájení elektrického panelu v bytě.
3. Zkontrolujte, zda je napájení skutečně vypnuto, pomocí indikačního šroubováku dotykem jednoho z vodičů na panelu. Pokud se na indikátoru rozsvítí červená kontrolka, znamená to, že napájení není vypnuto. V takovém případě budete určitě muset zavolat elektrikáře.
4. I při práci s vodiči bez napětí je lepší se chránit: noste elektrické ochranné rukavice a používejte nástroje s pogumovanými rukojeťmi.
5. Ujistěte se, že si pamatujete barevné označení vodičů: modrá – nula, hnědá – fáze, žlutozelená – zem. Musí být připojeny přísně barevně, jinak dojde ke zkratu nebo se dráty dokonce vznítí.

Jak sami zapojit zásuvku

Jaké nástroje budete k práci potřebovat?

• dvoudílný spínač
• detektor napětí
• úroveň laseru nebo úroveň budovy
• vrtací kladivo a diamantový vrták D68
• dláto a kladivo
• zásuvková krabice
• sádrová nebo cementová malta
• kleště a plochý nebo křížový šroubovák s pogumovanými rukojeťmi
• indikační šroubovák
• terminály
• stavební nůž
• bílá elektrická páska
• hmoždinkové svorky

Jak správně zapojit dvouklíčový spínač tam, kde žádný nebyl

Než začnete pracovat na instalaci jističe, budete muset najít spojovací krabici, ke které se budete připojovat.

Jak najít spojovací krabici v bytě

Rozvodná skříň je nádoba z nehořlavého plastu, která je umístěna ve stěně, nejčastěji nad zásuvkou: na vnější straně je pouze kryt. Rozvodná skříň obsahuje všechny hlavní přípojky a větve elektrických vodičů. Zde se připojíte k instalaci nového přepínače.

Pokud při vizuální kontrole stěn nevidíte jedinou spojovací krabici, neznamená to, že neexistuje, ale znamená to, že stavitelé dbali na estetiku a pečlivě schovali spojovací krabici pod vrstvu omítky. Abyste jej našli, budete potřebovat speciální zařízení – detektor napětí.

Umístěte detektor na stěnu přímo nad zásuvku a pomalu jej posouvejte svisle nahoru po stěně. Detektor pípnutím signalizuje, že jsou tam vodiče pod napětím. Poté zvukový signál zmizí, což bude znamenat, že se dráty „pohybují“ do strany. Pomocí zvukového signálu z detektoru najděte průsečík vodičů. V tomto místě poklepejte prsty na zeď – uslyšíte, že se zvuk změnil z matného betonu na zvonivý plast. Zde je umístěna spojovací skříňka.

Pozor: rozvodná skříň může být umístěna nad zásuvkou na druhé straně vnitřní stěny, tedy ve vedlejší místnosti.

Jakmile určíte umístění nejbližší spojovací krabice, můžete začít připojovat přepínač pomocí dvou klíčů:

1. Vyberte umístění přepínače. Nakreslete označení na zeď – umístění samotného spínače a umístění kanálů ve zdi, kterými půjdou vodiče do spínače ze spojovací skříňky.
2. Pomocí indikačního šroubováku zkontrolujte, zda v místě značení neprobíhá skryté vedení. Chcete-li to provést, nastavte šroubovák do režimu „H“ a stiskněte tlačítko na stěně. Pohybujte šroubovákem podél značek: pokud je uvnitř kabeláž, indikátor pípne.
3. V rozvodné skříni vyberte nulu a fázi vycházející z jednoho jističe osvětlení. Chcete-li to provést, v elektrickém panelu v bytě vypněte jistič označený jako „osvětlení“ nebo, pokud je elektrický panel starý model, úplně vypněte napájení. Poté pomocí indikačního šroubováku zkontrolujte, zda jsou vodiče skutečně bez napětí, dotykem indikátoru na vodiče ve spojovací krabici. Umístěte bílou elektrickou pásku na fázový vodič ve spojovací krabici a označte na ní, že se jedná o fázi. Tato informace se vám bude hodit, když se tyto vodiče setkají s fázovými vodiči žárovek v zásuvce.

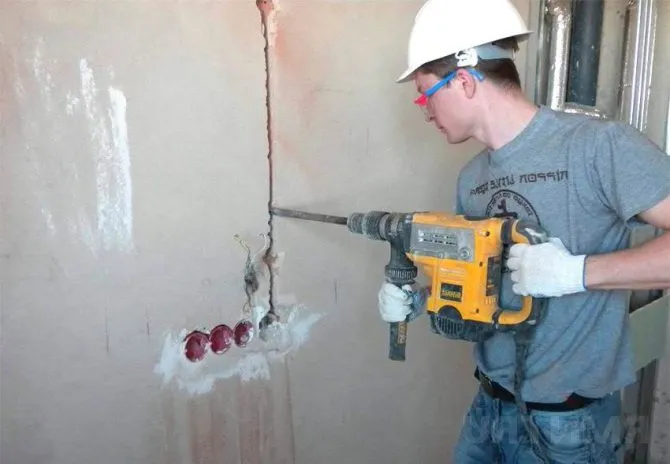

4. Pomocí příklepové vrtačky a speciálního kulatého vrtáku do betonu udělejte do zdi otvor pro zásuvkovou krabici v místě budoucího vypínače. Pomocí dláta a kladiva vyklepněte beton ze středu vzniklého otvoru.
5. Pomocí příklepové vrtačky prorazte stěnu podél značek od propojovací krabice k umístění vypínače. Uvnitř drážek vyvrtejte pomocí vrtáku každých 6 cm otvory o průměru 4 mm a hloubce 5–60 mm, abyste mohli nainstalovat hmoždinky pro upevnění kabelu. Kabel položte do drážek tak, aby byl zapuštěn do povrchu stěny alespoň 10 mm. Ve spojovací krabici zatím nic nepřipojujte!
6. Projděte stěnou od vypínače k ​​lampě a položte podél drážky třívodičový kabel (nula, fáze, zem). Zajistěte kabel pomocí hmoždinek. Když záplatu zatmelíte a kabel se „schová“ ve zdi, volný konec kabelu by měl trčet ze zdi – alespoň 5-10 cm kabelu. To je nezbytné pro pohodlí připojení spínacího mechanismu.
7. Pokračujme přímo k připojení dvouklíčového spínače. Na zadní stěně zásuvkové krabice jsou perforované otvory – vytlačte je (můžete použít stavební nůž). Vodiče opatrně zastrčte do zásuvkové krabice a zajistěte ji omítkou nebo betonovou směsí ke zdi. Odkryjte nulové vodiče na kabelech vycházejících ze spojovací krabice a lampy asi o 2-3 cm, spojte je dohromady pomocí speciálních svorek. Udělejte totéž s uzemňovacími vodiči.
8. Vezměte spínací mechanismus. Připojte fázové vodiče vycházející ze spínače k ​​lampě a z rozvodné skříně ke spínači. Chcete-li to provést, vložte konce fáze do otvorů mechanismu spínače: fáze z lampy – do dvou odchozích kontaktů (potřebné otvory najdete ve spodní části mechanismu spínače), tímto způsobem budete distribuovat světlo ke dvěma spínacím klíčům. Vložte fázi z rozvodné skříně do otvoru v přívodním kontaktu – je umístěn v horní části spínacího mechanismu.
9. Mechanismus dvouklíčového spínače upevněte šrouby na stěnu po předchozím vyrovnání.
10. Nainstalujte ozdobný spínací panel, vložte klíče.
11. V rozvodné skříni připojte fázový vodič ze spínače k ​​fázi, kterou potřebujete, pocházející z panelu (předtím jste jej označili bílou elektrickou páskou). Nejčastěji jsou dráty ve spojovací krabici stočeny dohromady a na konci připájeny. Odřízněte oblast pájení vodičů. Narovnejte potřebné dráty, přidejte svůj drát, pevně stočte holé konce drátů a nasaďte izolační krytku.
12. Zašroubujte žárovku do lampy. Poté zapněte elektřinu v panelu a zapněte světla – vše by mělo fungovat. Vypínač světel se dvěma tlačítky je připojen.

Jak vyměnit spínač se dvěma klíči za jiný stejného typu

1. Nezapomeňte vypnout napájení bytu vypnutím napájení na elektrickém panelu. Chcete-li připojit nový spínač, opatrně vyjměte plastové klíče spínače páčením tenkým koncem šroubováku nebo nožem. Udělejte totéž s dekorativním spínacím panelem.
2. Odstraňte šrouby zajišťující spínač ke stěně. Vytáhněte ze zásuvky. Odšroubujte šrouby držící vodiče a uvolněte je.
3. Vezměte nový spínací mechanismus a vložte dva fázové vodiče z lampy do otvorů odchozích kontaktů ve spodní části spínacího mechanismu a zajistěte je šroubem. Tímto způsobem rozložíte světelné režimy mezi dvě spínací tlačítka. Udělejte totéž s drátem vycházejícím ze spojovací krabice.
4. Navlékněte vodiče do zásuvky a pomocí šroubů připevněte mechanismus spínače na stěnu. Nainstalujte dekorativní panel a dva klíče.

Jak vyměnit jednoklíčový spínač za dvouklíčový spínač

Před prací nezapomeňte vypnout proud do bytu. Výměna jednoklíčového spínače za dvouklíčový znamená přidání nového světelného zdroje. Jsou zde dva algoritmy připojení.

Pokud mluvíme o lustru, který bude fungovat ve dvou režimech žhavení, pak připojíme dvouklíčový spínač namísto jednoklíčového spínače, jako je tento:

1. Veďte čtyřžilový kabel od světelného zdroje ke spínači a označte první a druhou fázi elektrickou páskou pro snadné další připojení.
2. Dále postupujte podle stejných kroků pro připojení mechanismu spínače, jak je popsáno výše. Chcete-li připojit dvouklíčový spínač, vložte vodiče do krabice zásuvky a upevněte ji do zdi. Připojte nulový a zemnící vodič k nulovému a zemnicímu vodiči pomocí speciálních svorek. Vložte fázové vodiče (1 a 2) do otvorů spínacího mechanismu, přesuňte je na různé klávesy, abyste mohli samostatně zapnout jeden nebo druhý režim osvětlení. Fázový vodič z rozvodné skříně je připojen na vhodný spínací kontakt, je umístěn v horní části dvoutlačítkového spínacího mechanismu. Upevněte spínač do zásuvky, nainstalujte dekorativní panel a vložte klíče.

Pokud chcete k jednomu vypínači připojit druhý zdroj světla – například druhé nástěnné svítidlo – budete muset k vypínači přidat další fázi, pocházející z jiného svítidla. Co pro to musíte udělat:

1. Demontujte spínač, označte fázi, která pochází ze spojovací skříňky.
2. Označte umístění nové lampy. Pomocí indikačního šroubováku zkontrolujte, zda na značkách budoucího spínače a kanálu z nové lampy nejsou žádné skryté značky.
3. Obruste zeď od nového zdroje světla až po vypínač. Pomocí vrtačky vyvrtejte do drážky otvory pro upevnění kabelu pomocí hmoždinkových svorek. Veďte a zajistěte kabel.
4. Připojíme spínač. Připojte vodiče nového kabelu k novému spínacímu mechanismu se dvěma tlačítky: nula k nule, zem k zemi a rozdělte fázové vodiče mezi klíčové svorky.
5. Umístěte spínač do zásuvky a zajistěte jej šrouby. Přidejte dekorativní panel a klíče. Instalace dvouklíčového spínače je dokončena.

Jak nainstalovat dvouklíčový spínač místo tříklíčového spínače

Pokud jste snížili počet světelných zdrojů a je potřeba vyměnit tříklíčový spínač za dvouklíčový:

1. Při zahájení práce nezapomeňte na bezpečnostní opatření a vypnutí napětí na elektrickém panelu. Demontujte spínací mechanismus, odpojte třetí fázový vodič, který byl použit k ovládání třetího klíče, oblepte odkrytý konec vodiče elektrickou páskou a nechte jej ve zdi.
2. Připojte zbývající dvě fáze k mechanismu dvoudílného spínače. Upevněte spínač do zásuvky a nainstalujte dekorativní panel s klíči.

Připojení dvojitého vypínače místo zásuvky

1. Vypněte proud do bytu. Odšroubujte šroub zajišťující objímku v zásuvkové skříni a vyjměte mechanismus.
2. Označte umístění lamp a kanálů, které k nim vedou. Vše zkontrolujte indikačním šroubovákem.
3. Narovnejte kanály a položte kabel od lamp do zásuvky. Poté otvor zakryjte tmelem.
4. Schéma zapojení dvouklíčového spínače bude následující. Pomocí svorek připojte nulové vodiče k nulovým vodičům, zemnicí vodiče k zemnicím vodičům. Vezměte spínací mechanismus. Vložte fázové vodiče z lamp do odchozích kontaktů spínacího mechanismu, čímž spojíte oba klíče. Vložte fázový vodič vycházející ze spojovací krabice do otvoru v příchozím kontaktu, který je umístěn v horní části mechanismu. Namontujte vypínač na stěnu.

Spínač musí přerušit fázi, ne nulu. Pokud se nula rozbije, světlo také zhasne a rozdíl bude zdánlivě neviditelný. Světelný zdroj však zůstává pod napětím i po vypnutí a i při výměně žárovky vám hrozí úraz elektrickým proudem. Buďte opatrní a připojte se správně!
