Jaká je délka antény na 433 MHz?

Aby bezdrátová zařízení efektivně fungovala na frekvenci 433 MHz, je třeba správně vypočítat délku antény. Délka antény má přímý vliv na kvalitu a rychlost přenosu dat. Ne všichni uživatelé však vědí, jak tento výpočet správně provést. V tomto článku se blíže podíváme na metody výpočtu délky antény na 433 MHz a poskytneme podrobný návod, jak na to.

První metoda pro výpočet délky antény je založena na vzorci, který umožňuje určit délku na základě frekvence. Pro frekvenci 433 MHz bude délka antény rovna polovině vlnové délky. Vzorec pro výpočet vlnové délky je: λ = c / f, kde λ je vlnová délka, c je rychlost světla (přibližně 300 000 000 m/s), f je frekvence v hertzech.

Mějte prosím na paměti, že délka antény může být delší než návrhová vlnová délka kvůli požadavkům na polohu a tvar antény. V tomto případě se doporučuje použít vzorec, který určuje fyzickou délku antény, a tu pak přizpůsobit požadavkům a vlastnostem konkrétního zařízení.

Druhá metoda výpočtu je založena na využití rezonančních vlastností antény. Pro výpočet délky antény je třeba vzít v úvahu její elektrickou velikost, vycházející z toho, že délka antény musí být násobkem čtvrtiny vlnové délky. Například při použití rezonančních vlastností antény na frekvenci 433 MHz by měla být délka antény rovna polovině vlnové délky dělené dvěma.

V tomto článku jsme se podívali na dvě hlavní metody pro výpočet délky antény na frekvenci 433 MHz: na základě vzorce vlnové délky a na základě rezonančních vlastností antény. Volba metody závisí na konkrétní situaci a požadavcích na zařízení. Hodně štěstí při výpočtech a efektivním provozu vašeho zařízení!

Jak vypočítat délku antény pro frekvenci 433 MHz?

Výpočet délky antény pro konkrétní frekvenci se provádí na základě vzorce známého jako vzorec půlvlny. Tento vzorec umožňuje určit optimální délku antény, která zajistí efektivní provoz na dané frekvenci.

Chcete-li vypočítat délku antény pro frekvenci 433 MHz, musíte použít následující vzorec:

Vzorec	Hodnota
Délka antény (metry)	150 / Frekvence (v MHz)
Délka antény pro frekvenci 433 MHz	150 / 433 = 0,346 m (nebo 34,6 cm)

Pro frekvenci 433 MHz tedy bude optimální délka antény přibližně 0,346 metru (neboli 34,6 cm). Je důležité poznamenat, že tento vzorec určuje délku antény pro ideální podmínky, ale ve skutečnosti mohou být vyžadovány další úpravy v závislosti na konkrétních provozních podmínkách.

Hodnota frekvence a její vliv na délku antény

Při výpočtu délky antény hraje důležitou roli frekvence. Délka antény se obvykle volí tak, aby odpovídala poloviční vlnové délce zvolené frekvence.

Polovinu vlnové délky lze vypočítat pomocí vzorce:

kde L je poloviční vlnová délka, C je rychlost světla (přibližně rovna 299,792,458 m/s), f je frekvence v hertzech.

Zvažte například výpočet délky antény pro frekvenci 433 MHz:

Frekvence	Poloviční vlnová délka
433 MHz	0.346 m

Pro frekvenci 433 MHz by tedy délka antény měla být přibližně 0.346 metru (neboli 34.6 centimetru).

Je důležité si uvědomit, že vypočítaná délka antény je přibližná a může se mírně lišit v závislosti na konkrétní konstrukci antény a jejím prostředí. Pro získání přesnějších výsledků se doporučuje použít speciální programy a nástroje pro výpočet anténních systémů.

Metoda výpočtu délky antény pro frekvenci 433 MHz

Nejprve je potřeba určit rychlost šíření vln v prostředí, ve kterém bude anténa používána. Pro většinu radiokomunikačních aplikací lze tuto hodnotu považovat za rovnou rychlosti světla ve vakuu, což je přibližně 299 792 458 metrů za sekundu.

Dalším krokem je určení vlnové délky pro frekvenci 433 MHz. K tomu je potřeba vydělit rychlost šíření vlny frekvencí signálu. V tomto případě bude vlnová délka přibližně 0,692 metru.

Délku antény lze vypočítat pomocí vzorce L = λ/2, kde L je délka antény a λ je vlnová délka. Pro frekvenci 433 MHz by délka antény byla přibližně 0,346 metru při použití ideálního vzorce vodivé tyče.

Při návrhu skutečných antén je však nutné vzít v úvahu fyzická omezení a schopnost antény efektivně vyzařovat energii. V závislosti na požadované vyzařovací charakteristice lze délku antény upravit pomocí přídavných prvků, jako jsou zesilovače, reflektory a direktivní prvky.

Technika výpočtu délky antény pro 433 MHz tedy zahrnuje určení vlnové rychlosti, výpočet vlnové délky, použití vzorce L = λ/2 pro určení délky a zohlednění fyzických omezení a konstrukčních požadavků.

Průvodce implementací výpočtu

Výpočet délky antény pro frekvenci 433 MHz lze provést pomocí následujícího algoritmu:

Krok	popis
1	Určete rychlost šíření signálu. Pro frekvenci 433 MHz je hodnota rychlosti přibližně 300 m/s.
2	Známá rychlost šíření a frekvence signálu nám umožňují vypočítat vlnovou délku pomocí vzorce: vlnová délka (m) = rychlost šíření (m/s) / frekvence (Hz).
3	Vzdálenost mezi konci antény je polovina vlnové délky. Proto, abyste získali požadovanou délku antény, vynásobte vlnovou délku 2.

Výše uvedený algoritmus umožňuje určit požadovanou délku antény pro provoz s frekvencí 433 MHz. Ujistěte se, že data použitá ve výpočtu jsou správná a před implementací otestujte výsledky.

Populární metody pro určení délky antény

Existuje několik populárních metod pro určení délky antény:

1. Metoda poloviční vlnové délky. Tato metoda je založena na skutečnosti, že efektivní délka antény je rovna polovině vlnové délky použité frekvence. Pro výpočet délky antény na frekvenci 433 MHz můžete použít vzorec:

kde L je délka antény, c je rychlost světla (~3 * 10^8 m/s), f je frekvence v hertzech.

2. Kirchhoffova metoda. Podle této metody musí být délka antény rovna počtu celých vlnových délek frekvence signálu vynásobeného faktorem zkrácení. Faktor zkrácení závisí na konstantních parametrech antény a lze jej vypočítat pomocí speciálního softwaru nebo tabulek. Pro 433 MHz lze pomocí této metody určit ideální délku antény pouze přibližně.

3. Metoda měření a experimentů. Tato metoda zahrnuje měření a experimenty s různými délkami antén a následnou analýzu výsledků. Tato metoda obvykle vyžaduje speciální vybavení a není vždy přesná, ale může být užitečná při ladění antén a určení optimální délky.

Volba metody určení délky antény závisí na konkrétní aplikaci a dostupných zdrojích. Je důležité si uvědomit, že optimální délka antény se může lišit pro různé typy a konstrukce antén, takže je vhodné testovat a ladit případ od případu.

Máme další úspěch a další novinku.

NAŠI ZÁSTUPCI PRO AUTODOPLNĚNÍ

NAŠI ZÁSTUPCI PRO BUNĚČNÉ ANTÉNY

VÝBĚR ANTÉNY
PODLE PARAMETRŮ

antény pro radiostanice / 430 MHz

Součinitel zisk, dB

Rozsah příjem, km

Antény pro pásmo 433 MHz.

LPD433 (anglicky Low Power Device) je radiofrekvenční rozsah pro nízkoenergetická zařízení, součást mezinárodní sítě průmyslových, vědeckých a lékařských frekvencí (ISM).

Ve většině zemí světa je tento rozsah s určitými výhradami povolen k volnému použití – zpravidla s omezením výkonu vysílače a přísně přidělenými frekvencemi pro příjem a vysílání.

5 dBi 433 MHz

Mortise Anti-vandal

Malá, zadlabaná anténa odolná proti vandalismu pro pásmo LPD 433 MHz, kruhová. Model VA-4396/antenna.ru. Anténa by měla být instalována svisle na kovovém povrchu (střecha auta, GSM terminál. ), pokud možno v jeho středu, aby nedocházelo ke zkreslení vyzařovacího diagramu. V tomto případě je žádoucí, aby rozměry povrchu byly alespoň čtvrtina vlnové délky (170 mm) v každém směru od antény. Přítomnost cizích předmětů je přípustná ne blíže než 200 mm od antény. Montáž na kovový povrch nebo střechu auta.

• Technické vlastnosti:
• Frekvenční rozsah, MHz 433
• Průměrný zisk*, dBi 4.9
• SWR, ne více (typická hodnota) 2.5 (2.0)
• Šířka směrového vzoru při 50% úrovni výkonu, stupně:
• v horizontální rovině 360 ​​(kruhová)
• ve svislé rovině nad horizontem* 44
• Nerovnoměrnost vyzařovacího diagramu v horizontální rovině, ne větší než, dB ±0,1
• Rozsah provozních teplot, °C –40…+80
• Ochrana před bleskem DC uzemnění
• Konstrukce krytu je hermeticky uzavřená IP65
• Celkové rozměry, Ø77 x 51 mm
• Hmotnost (s délkou kabelu 1.5 m), g 105
• Typ kabelu RG58
• Délka kabelu, standardní **, m 1,5
• Konektor** FME-F, SMA-M, NM, TNC-M

5 dBi 433 MHz

Magnetický kruh

Malá autoanténa Triada-4397/antenna.ru na magnet se ziskem 5 dBi pro pásmo LPD 433 MHz, kruhová. Anténa by měla být instalována svisle na kovovém povrchu (střecha auta, GSM terminál. ), pokud možno v jeho středu, aby nedocházelo ke zkreslení vyzařovacího diagramu. V tomto případě je žádoucí, aby rozměry povrchu byly alespoň čtvrtinou vlnové délky (170 mm) na každé straně antény. Přítomnost cizích předmětů je přípustná ne blíže než 200 mm od antény.

Specifikace:
• Frekvenční rozsah, MHz 433
• SWR, ne více (typická hodnota) 2.5 (2.0)
• Šířka směrového vzoru při 50% úrovni výkonu, stupně
• v horizontální rovině 360 ​​(kruhová)
• ve svislé rovině nad horizontem* 44
• Nerovnoměrnost vyzařovacího diagramu v horizontální rovině, ne větší než, dB ±0,1
• Rozsah provozních teplot, °C –40…+80
• Ochrana před bleskem DC uzemnění
• krytí IP65
• Celkové rozměry, Ø77 x 51 mm
• Hmotnost (s délkou kabelu 1.5 m), g 500
• Silný magnet o průměru 72 mm
• Typ kabelu RG58
• Délka kabelu, standardní **, m 1,5
• Konektor** FME-F, SMA-M, NM, TNC-M

8 dBi 433 MHz

Magnetický kruh

Autoanténa Triada-4391/antenna.ru na magnetu s velmi vysokým ziskem 8 dBi pro pásmo LPD 433 MHz, kruhová. Anténa by měla být instalována svisle na kovovém povrchu (střecha auta, GSM terminál. ), pokud možno v jeho středu, aby nedocházelo ke zkreslení vyzařovacího diagramu. V tomto případě je žádoucí, aby rozměry povrchu byly alespoň čtvrtinou vlnové délky (170 mm) na každé straně antény. Přítomnost cizích předmětů je přípustná ne blíže než 200 mm od antény.

Vlastnosti:
• Vysoký zisk
• Instalace na kovové i dielektrické povrchy (na kancelářský stůl nebo střechu) automobilu je přijatelná.
• Na magnetické základně. Je možná verze bez magnetu se váženou základnou (pro instalaci v kanceláři).

Specifikace:
• Pásmo LPD – 433 MHz
• Silný magnet 72mm
• Frekvence, MHz 433,075-433,75
• Typ kolíku 1/2 λ s přívodem J
• Výška antény, mm 495
• Kabel RG58 3m

Zisk antény Triad-4391, dBi:
• Na dielektriku. základna – 2,6
• Nad ideální „Zemí“ – 8,1

8 dBi 433 MHz

Všesměrová dlabačka

Automobilová vestavěná anténa Triada-4391/antenna.ru, malá velikost s kruhovým ziskem 8 dBi pro pásmo LPD 433 MHz. Anténa by měla být instalována svisle na kovovém povrchu (střecha auta, GSM terminál. ), pokud možno v jeho středu, aby nedocházelo ke zkreslení vyzařovacího diagramu. V tomto případě je žádoucí, aby rozměry povrchu byly alespoň čtvrtinou vlnové délky (170 mm) na každé straně antény. Přítomnost cizích předmětů je přípustná ne blíže než 200 mm od antény.

Vlastnosti:
• Vysoký zisk
• Instalace na kovové i dielektrické povrchy (na kancelářský stůl nebo střechu) automobilu je přijatelná.
• Dlabačka.

Specifikace:
• Pásmo LPD – 433 MHz
• Výška antény, mm 495
• Frekvence, MHz 433,075-433,75
• Typ kolíku 1/2 λ s přívodem J
• Konektor na vyžádání
• Kabel RG58 3m

Zisk antény Triad-4391, dBi:
• Na dielektriku. základna – 2,6
• Nad ideální „Zemí“ – 8,1

12 dBi 433 MHz

směrový

Anténa je stále ve vývoji

Venkovní stacionární anténa Triad-4335 SOTA/antenna.ru s vysokým ziskem 12 dBi směrová pro rozsah LPD 433 MHz. Anténa musí být namontována na stožár nebo nástěnný držák.

KOUPIT ANTENNA TRIADA-4335 na antenna.ru (na objednávku od 20 ks)

Vlastnosti:
• Vysoký zisk
• Je přípustná instalace na kovové i dielektrické povrchy (na kancelářský stůl nebo střechu auta).
• Pro instalaci na stožár nebo konzolu

K TÉTO ANTÉNĚ KOUPÍTE: DRŽÁK KN-80

Specifikace:
• standard LPD 433 (433,075-433,75) MHz
• Zisk 12 dBi
• Montáž na stožár nebo konzolu (není součástí dodávky)
• Kabel RG 58 a další na vyžádání
• Délka kabelu 3 metry nebo jiná na vyžádání
• SMA / FME konektor atd. na vyžádání
• Vodotěsné pro venkovní použití
• mobilní komunikace a přenos dat
• Anténa je vyrobena z oceli bodovým svařováním, práškově lakovaná černá (jiné barvy na přání zákazníka).

Anténu je potřeba nasměrovat velmi přesně.

Určeno pro dělení sčítání signálů v pásmech LPD 433 MHz a CDMA 450 MHz

Zařízení je Wilkinsonova dělicí příčka a má následující vlastnosti:

Kmitočtový rozsah, MHz 420…570

Útlum vložení, ne více než, dB

Port 1 → 2 (3), port 3 (2) sjednáno 0.5

Port 1 → 2 (3), port 3 (2) otevřený 0.1

Port 1 → 2 (3), port 3 (2) zkratovaný 1.3

Izolace mezi kanály (|S23|, port 1 přizpůsobený), dB, ne méně než 20

Modul koeficientu odrazu při spárování s jinými porty, nic víc

Rozsah provozních teplot, °C –40…+80

Provedení krytu: utěsněné IP65

Celkové rozměry, mm 64.7×28.3×20.5

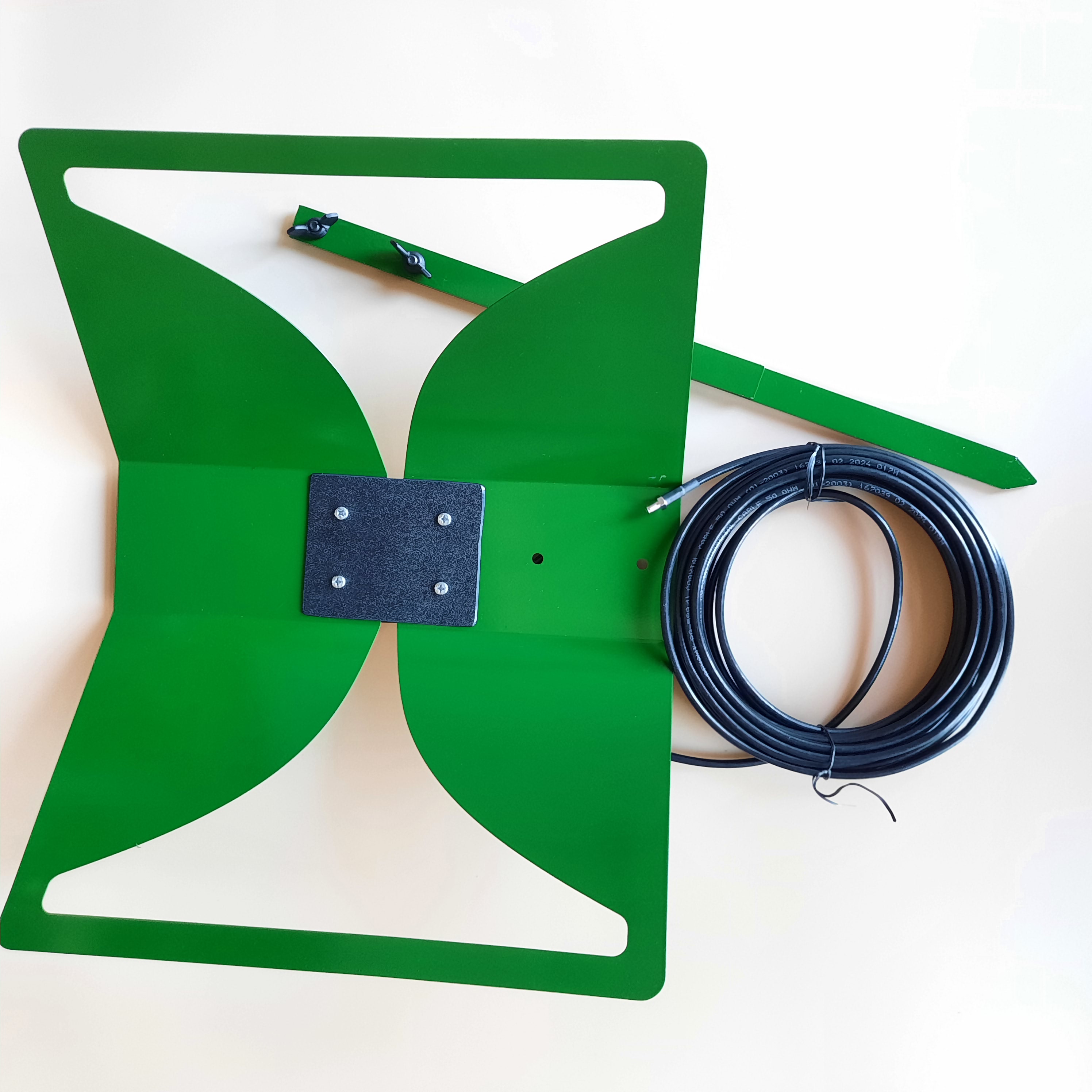

Anténa na stojanu Triada-4355 je určena pro rádiovou komunikaci v pásmu LPD 433 MHz. Spolehlivá jednopásmová směrová anténa s vertikální polarizací. Zisk 4,2 Dbi. Stojan s vodorovnou příčkou usnadňuje instalaci antény do závěje nebo země. Používá se ke zlepšení příjmu signálu přenosnými rozhlasovými stanicemi v polních podmínkách.

Při instalaci na „ideální zemi“ poskytuje zesílení signálu o 10 dBi.

Anténa je vertikální uzavřený širokopásmový vibrátor. Jedná se o směrovou anténu, která umožňuje přijímat signál z určitého směru. Vyrobeno z oceli, svrchní práškovou barvou. Kovový stojan pro instalaci antény je připevněn k tělu pomocí pohodlných křídlových matic. Barva antény je černá. Má vestavěnou ochranu před bleskem a DC uzemnění. Provedení – utěsněné, IP65.

Před použitím připevněte stojánek k anténě pomocí dvou křídel M6 a kolmo k němu otočte také lištu (doraz) na stojánku. Anténa by měla být zasunuta do země nebo sněhu, dokud se vodorovná lišta nezastaví. Je také přípustné instalovat anténu na kovové konstrukce (garáž, KUNG, karoserie atd.).

Konstrukční rys antény je takový, že nevyžaduje dobré „uzemnění“ – přizpůsobení antény kabelu málo závisí na velikosti a materiálu povrchu, na kterém je instalována.

Specifikace:
* LPD 433 MHz, 4,2/8,1 dBi.
* Vertikální polarizace
* Směrové
* Vstupní impedance 50 ohmů
* Rozměry (bez podstavce) 395 x 330 x 120 mm
* Kabel RG 58
* Délka kabelu 10m
* Konektor SMA-FEMALE
