Jak správně uzemnit ohřívač vody?

Vyvstala otázka: Zakoupil jsem 30litrový zásobníkový ohřívač vody pro svou daču, přečetl jsem si pokyny a tučným písmem je napsáno, že je nutné uzemnění. V dači nebylo nikdy žádné uzemnění. Takže to musíme udělat.

Chci pouze uzemnit ohřívač vody.

Voda je přiváděna společným potrubím z vodárenské věže pomocí plastového potrubí.

Spotřebitelé elektřiny na chatě – 2 elektrické přímotopy, varná konvice, elektrický sporák, světlo, lednice. Veškerá elektroinstalace je provedena 2žilovým kabelem. Na panelu je automat pro vstup (C40) a automat pro dům a užitkovou jednotku (C16).

Ohřívač vody Thermex, RCD je výrobcem instalován přímo na šňůru. Řekněte mi, zda toto řešení bude stačit: Zatlučte tyč o průměru 20 mm a délce 2,5 metru do země. Splétaný měděný drát 6 „čtverců“, jeden konec ke svorce, která je připevněna šroubem a maticí k provrtané tyči, a druhý konec k „země“ na samotné zásuvce, do které je zapojen samotný ohřívač vody v.

PS Četl jsem o řádném uzemnění celého domu, ale momentálně taková možnost není. Pomůže vám výše popsaná metoda bezpečně používat váš ohřívač vody?

256 rumů

24.09.2009 ve 09:40:40

ailcat

24.09.2009 ve 10:56:40

1) „tyč“ nebude fungovat – musíte zatlouct alespoň do 63. rohu (s největší pravděpodobností stačí „pracovní“ délka 2,5 m5); 2) před zatlučením vykopejte jámu 70-100 cm hlubokou (hloubka zamrznutí půdy v zimě) a zatlučte ji vzhledem ke dnu; 3) na „vyčnívající“ část oblasti – důkladně svařte ocelový pás nejméně 20×5 a přiveďte jej ke stěně domu;
4) přišroubujte zemnící vodič k tomuto pásku. Pak to bude “správné”

Pokud to děláte s rozpočtem (a nikomu to neukazujete), nebuďte lakomí, místo tyče zapíchněte roh nebo trubku (opět do díry, minimálně 2 bajonety hluboké) a udělejte svařenec ocelový ohyb z něj dostatečně velkého průřezu ke stěně domu. A pak – jak chcete.

Extrémní lidé sice zakopali kbelík s přišroubovaným drátem, ale takové provedení dlouho nevydrží a co je horší, při jednoduchém zkratu se „kbelík“ často od tenkého drátu „spálí“. Nebo šroub, kterým byl drát přišroubován, za jedno léto shnil v zemi.

Čerepashkin

24.09.2009 ve 13:58:18

Nejprve nainstalujte proudový chránič Za druhé udělejte alespoň špatné uzemnění (aby proudový chránič fungoval, stačí zapíchnout větvičku do země).

Návštěvník

24.09.2009 ve 20:55:16

proba999 napsal: tučným písmem je uvedeno, že uzemnění je povinné

Nepsali kompetentní lidé! Ohřívač vody musí být připojen k ochrannému vodiči napájecí sítě, samozřejmě pokud existuje, což může být v závislosti na systému napájení domu uzemněné, systémy TN-S, TN-CS, popř. konvenční uzemněný systém TT.

proba999 napsal: Voda je přiváděna společným potrubím z vodárenské věže pomocí plastového potrubí.

Plastové trubky jsou dobré pro elektrickou bezpečnost, vývody je vhodné vyrobit z ohřívače vody. Kov-plast není vhodný!

proba999 napsal: Řekněte mi, zda toto řešení bude dostatečné:

Alespoň docela. Je vhodné hrát na jistotu a někde za úvodním jističem instalovat elektromechanický proudový chránič 30 mA 63A, zvýší se tím elektrická bezpečnost včetně do jisté míry požární bezpečnosti v celé chatě a bude zde dvoustupňová diferenciální ochrana; ohřívač vody.

ailcat napsal: “tyč” nebude fungovat – musíte skórovat alespoň 63. roh

20mm tyč neodporuje pravidlům, která vyžadují minimální průměr 18mm.

ailcat napsal: k „vyčnívající“ části plochy – důkladně přivařte ocelový pás minimálně 20×5

Elektroinstalace bytových domů, záložní zdroje UPS SES, hromosvody, topení, podlahové vytápění, drobné a střední opravy autoelektriky

ailcat

24.09.2009 ve 21:41:47

Návštěvník napsal: Někde za úvodním jističem je vhodné instalovat elektromechanický proudový chránič 30 mA 63A, zvýší se tím elektrická bezpečnost

Jen ne „zvyšovat“, ale „poskytovat“. Pokud dojde ke zkratu ke skříni, výše uvedené uzemnění z tyče a tenkého zemnícího drátu nemusí zajistit provoz stroje (skříň zůstane pod napětím).
Ale RCD okamžitě detekuje i malý svodový proud a vypne se, čímž šetří jak topení, tak toho, kdo se ho neopatrně dotkne.

Návštěvník

24.09.2009 ve 23:41:38

ailcat napsal: Jen ne „zvyšovat“, ale „poskytovat“.

Nedáváte pozor, napsal autor tématu.

proba999 napsal: Chci pouze uzemnit ohřívač vody.

Vše ostatní bude bez připojení k ochrannému vodiči ale s mnou doporučeným obecným RCD.

Elektroinstalace bytových domů, záložní zdroje UPS SES, hromosvody, topení, podlahové vytápění, drobné a střední opravy autoelektriky

proba999

28.09.2009 ve 07:17:04

Rozhodl jsem se takto: podél severní hranice domu, kde je vždy vysoká vlhkost půdy a málokdy někdo chodí, vykopu 10-2 lopatami 3 metrů dlouhý příkop, koupím 5 kusů rohu 50x50x5x25000 a 13 metrů 50×5 pásků. Rohy po 2 metrech zatluču a spojím s pásem svařováním. Lištu přivezu až k samotnému domu, upevním, navrtám, 10 metrů čtverečních měděného drátu s nasazenou a zalisovanou koncovkou kladívkem, šroub s maticí a šroubovákem, připevním na lištu. Druhý konec drátu k uzemňovací sběrnici v krabici se stroji.

Ale ještě jsem nepřišel na vyrovnání potenciálů. Soused má „uzemnění“ 20 metrů od mého budoucího, sprchový kout „uzemnil“ metrovou výztuží zaraženou do země. Snažil jsem se mu to vysvětlit. Ale odkazuje na RCD a nechce nic poslouchat. Další soused má také normální uzemnění 60 metrů od mého. Takže přemýšlím o tom, jak provést potenciální vyrovnání a zda je to nutné.

Vyvstala další otázka: Naše dacha se skládá ze dvou budov: domu a statku. blok. Je potřeba měnit rozvody, protože se to dělá strašně. Přemýšlím o tom, že udělám něco takového: vstup do ovládacího panelu domu, stroj na fázi a nulu, metr a pak „rozdvojení“ na dva objekty – do stroje (fáze a nula), RCD a obvodu jističe samotného domu a do panelu (stroj na fázi a nulu, RCD a automaty) domácnosti. blok. V domácnosti Plánuji nainstalovat samostatný štít na blok. Kolegové, řekněte mi, je můj nápad správný?

Také: výrobce ohřívače vody jej vybavil vestavěným RCD. Pokud dám tento ohřívač vody na samostatný stroj, tak mu bude stačit pouze stroj, nebo je lepší být na bezpečné straně a dát do panelu CB RCD? Děkuju!

Proč uzemnit kotel? Známky elektrické koroze kotle. Doporučení pro uzemnění nástěnných kotlů. Doporučení pro uzemnění stojacích kotlů. Uzemnění kotlů v oblastech s permafrostem. Technologie měření napětí.

Proč uzemnit kotel?

Aby se prodloužila životnost nerezového kotle, musí být uzemněn.

Používá se pro uzemnění jednojádrový kabel o průřezu minimálně 2,5 mXNUMX. mm.

Proč je nutné uzemnění:

· ochrana proti „bludným“ proudům nebo Foucaultovým proudům;

· prevence galvanické a elektrochemické koroze.

Bludné proudy – proudy vznikající v zemi, když se používá jako vodivé médium. Některé důvody pro výskyt „bloudivých“ proudů:

· elektrická doprava (tramvaje, železniční trať, metro);

· v některých případech bludné proudy jsou důsledkem nouzového úniku z elektrického vedení;

· pokud je stoupačka kovová a v domě jsou instalovány plastové trubky, dojde ke ztrátě kovového spojení mezi nimi a kotlem, přeruší se stávající potenciál, což vede k tvorbě „bloudivých“ proudů;

· dalším častým důvodem jsou různé potenciály dvou kovů v kontaktu. Když se dva různé kovy dostanou do kontaktu, z nichž jeden je chemicky aktivnější, oba kovy vstoupí do chemické reakce.

· Čistá voda je špatný vodič elektrického proudu, ale díky obsahu různých nečistot se voda mění v jakýsi elektrolyt. Nezapomeňte, že teplota vody má velký vliv na elektrickou vodivost, čím vyšší je teplota vody, tím lépe je veden proud. Tento jev se nazývá „galvanická koroze“.

Známky elektrické koroze kotle.

Elektrochemická koroze začíná tvorbou malých červených skvrn, které se postupně zvětšují. Tyto skvrny se objevují nejen na svarech, ale také jednoduše na povrchu nádrže. Postupem času je proces koroze intenzivnější. Rezavé skvrny se nejen rozšiřují, ale také prohlubují a tvoří černé skvrny. Je důležité si uvědomit, že nečistoty přítomné ve vodě (chlór, kyslík, hořečnaté a vápenaté soli) negativně ovlivňují kov a výrazně urychlují proces koroze.

Тbezpečnostní požadavky.

Kotel musí být připojen k uzemňovacímu zařízení, jehož hodnota odporu mezi zemnící svorkou a jakoukoli kovovou bezproudovou částí přístupnou dotyku by neměla překročit 0,5 Ohm.*

K uzemnění je přísně zakázáno používat kovové konstrukce vodovodních, topných a plynových sítí, jakož i kovové konstrukce budov.

Je zakázáno provozovat kotel v nepřítomnosti stacionárního uzemňovacího obvodu, který splňuje požadavky GOST R 58882-2020 a PUE.

Pozor! Pokud se objeví známky zhoršení kvality uzemnění nebo odchylky od normálního provozu, musíte:

1. Okamžitě odpojit kotel s topným tělesem od elektrické sítě pomocí ochranného zařízení;

2. Zavolejte specialistu ze servisní organizace nebo organizace, která má povolení k provádění těchto prací, registrovaná u státních úřadů.

Doporučení pro uzemnění nástěnných kotlů.

1. Při použití elektrického topného tělesa je zakázáno používat přenosné zásuvky.

2. Zařízení musí být připojeno pomocí ochranného spojovacího zařízení (RCD) se jmenovitým rozdílovým provozním proudem ne větším než 30 mA.

1. Obecná zásada: všechna zemní spojení v domě musí být propojena a neměly by existovat žádné „oddělené obvody“. Aby se vyloučila možnost, že osoba spadne pod potenciální rozdíl mezi různými „obvody“.

2. Před instalací kotle se ujistěte, že zemnící elektroda zásuvky je řádně uzemněna. Pokud v zásuvce není zemnící elektroda, je nutné kotel uzemnit samostatným zemnícím vodičem k zemnící svorce na přírubě topného tělesa.

3. Minimální průřez zemnícího vodiče je minimálně 1 mm2. Pokud neexistuje uzemnění, je instalace a provoz výrobku zakázán. Uzemňovací obvod místnosti musí odpovídat normám a předpisům pro provoz elektrických instalací.

4. Při absenci uzemnění je zakázáno instalovat a provozovat výrobek, bez ohledu na to, zda se plánuje použití elektrického topného tělesa nebo ne.

Doporučení pro uzemnění stojacích kotlů.

Varování!

Před provozem je nutné kotel uzemnit samostatným zemnícím vodičem ke šroubu na zemnící desce, který je dodáván se zařízením. Deska musí být instalována mezi podložku a pojistnou matici na jedné z podpěr, jak je znázorněno na obrázku. Minimální průřez zemnícího vodiče je minimálně 1 mm2.

Pokud neexistuje uzemnění, je instalace a provoz výrobku zakázán.

Pokud je v kotli instalován kompatibilní blok topného tělesa, je nutné jej při instalaci uzemnit ke stacionární elektroinstalaci. V tomto případě není nutné samostatné uzemnění zařízení.

Uzemňovací obvod místnosti musí odpovídat normám a předpisům pro provoz elektrických instalací.

Uzemnění kotlů v oblastech s permafrostem.

Pozor! Podle PUE** nejsou zóny permafrostu výjimkou z obecných pravidel pro zajištění uzemnění zařízení, tzn. Bez ohledu na zem, teplotu atd. musí být instalováno uzemnění.

Jednou z možností organizace uzemnění v permafrostu je elektrolytické uzemnění – jedná se o uzemnění aktivní chemickou elektrodou.

Elektrolytické uzemnění je určeno pro použití v permafrostu, kamenitých nebo písčitých půdách s vysokým měrným odporem (od 300-500 Ohm*m), bez použití speciálního zařízení a objemné zeminy. Také na místech, kde z nějakého důvodu není možné instalovat uzemňovací elektrody do hloubky větší než 1 metr, protože použití jednoduchých kovových elektrod je neúčinné z důvodu nutnosti použití velkého počtu takovýchto zemnících elektrod (až 100).

Hlavním prvkem elektrolytického uzemnění je dutá elektroda (trubka) tvaru L s perforací v horizontální části, instalovaná v zóně rozmrazování permafrostové půdy (do hloubky 0,7 metru)*** a plněná speciální směsí minerálních látek soli. Tato směs absorbuje vodu z prostředí, mění se v elektrolyt (vyluhování), načež proniká do půdy, zvyšuje její elektrickou vodivost (snižuje její měrný odpor) a snižuje její zamrzání (snižuje její bod tuhnutí). K výměně kapalin dochází přes perforovaný povrch elektrody.

Hloubka letního tání půd v různých zónách Jakutska (označeno římskými číslicemi). Čitatel ukazuje hloubku rozmrazování pro písčité půdy a jmenovatel pro hlinité půdy.

Technologie měření napětí

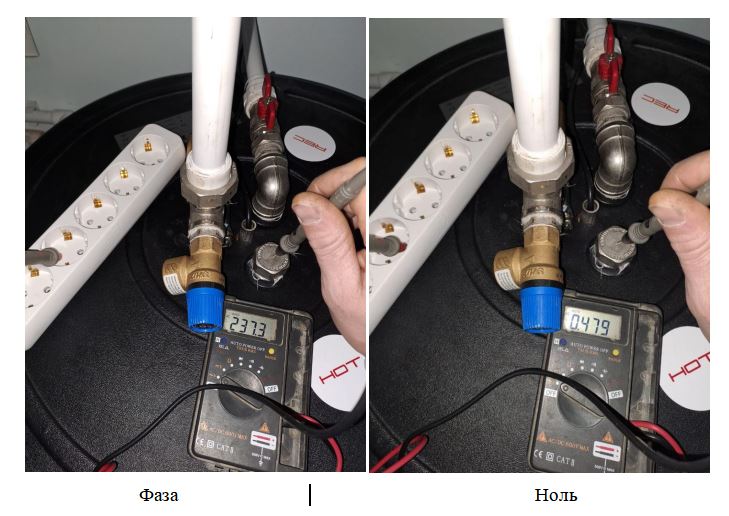

Je nutné změřit elektrické napětí na přípojkách kotle pomocí multimetru.

Pro snazší měření můžete použít elektrickou prodlužovací šňůru přemístěním zásuvky prodlužovací šňůry na horní kryt kotle.

Dále se multimetr přepne do režimu měření střídavého napětí a jeden kontakt se připojí na kovovou část kotle KN – přípojka studené vody a druhý střídavě na fázi a nulu vnitřní napájecí sítě budovy.

Pro každé měření se pořídí fotografie odečtů multimetru – celkem 2 fotografie.

1. Odečet fází by měl být mezi 200 a 240 volty
