Jak zkontrolovat uzemnění v zásuvce a zemnící obvod

Uzemnění v domě nebo bytě je jedním z požadavků pravidel elektroinstalace (PUE). Můžete určit jeho přítomnost v zásuvce, ale než zkontrolujete uzemnění v zásuvce, musíte vypnout napájení celého domu nebo bytu. Tedy vypnout přívodní jistič v rozvodném panelu.

Testovací metody

Existuje několik možností, jak zkontrolovat uzemnění v bytě. Metody jsou poměrně jednoduché, vyžadují jednoduché nástroje a zařízení. Nejjednodušší z nich je otevřít zásuvku a zjistit, zda je k jedné ze svorek připojen žlutozelený vodič. Pokud jsou do zásuvky připojeny pouze dva vodiče, pak ve vašem bytě nebo domě není žádný obvod PE.

V elektroinstalaci se používá speciální barevné značení vodičů, které určuje účel konkrétního vodiče, což usnadňuje nejen instalaci, ale i identifikaci žil ve schématech zapojení.

• Fáze má obvykle hnědé izolační vinutí.
• Nulová modrá.
• Zemnící vodič je žlutozelený.

V elektroinstalaci starých bytů byly použity dvojité vodiče stejné barvy, takže čistě vizuálně nelze určit, který z nich je fázový a který neutrální. Jak je najít? K tomu budete muset použít indikační šroubovák. Dotkněte se koncem šroubováku nejprve jedné svorky zásuvky, pokud se nerozsvítí, je to nula. Pokud se rozsvítí, jedná se o fázi. Často v takových bytech byla po renovaci instalována zemnící smyčka položením vodičů do zásuvek z rozvodné desky. Pokud elektrikář zná barevné označení vodičů, pak na zem položil žlutozelený kabel, který usnadní jeho identifikaci.

Ale ani přítomnost žlutozeleného vodiče neznamená, že samotný obvod PE funguje. Proto zvážíme další možnosti kontroly zemní smyčky.

Pozor! Mezi nulovou a zemnící svorkou můžete najít propojku nainstalovanou v zásuvce. Elektrikář se tedy pokusil vyrobit jakýsi obvod PE. To nelze provést, protože pokud se nulový vodič přeruší (to se někdy stává a důvody mohou být různé), proud bude protékat zemní smyčkou. A to určitě povede k jeho zahřátí (je menší v průřezu) a tady to není daleko od ohně.

Kontrola multimetrem

Po otevření zásuvky v ní byly tři dráty a dokonce i barevné normy byly splněny. Je třeba zjistit, zda existuje uzemnění, tedy zda funguje. Jak se to dělá.

• V panelu je zapnuto napájení bytu nebo domu.
• Zařízení se přepne do režimu testování napětí.
• Jedna sonda je nastavena na fázi, druhá na nulu. Měří se napětí.
• Nyní je třeba posunout sondu z nuly do PE. Pokud se v takové poloze zobrazí hodnota, která je stejná nebo o něco menší než předchozí indikátor, pak obvod PE funguje. Pokud indikační deska na měřicím zařízení ukazovala „nulu“ nebo se čísla nezobrazovala vůbec, došlo někde k přerušení. To znamená, že uzemňovací systém v bytě nefunguje.

Kontrola pomocí kontrolního světla

Toto jednoduché zařízení lze použít, pokud není k dispozici tester. Co je to za domácí zařízení?

• Běžná 220V žárovka.
• Kazeta k tomu.
• Měděný izolovaný drát, který je rozřezán na dva kusy pro dva spojovací kusy.
• Dvě sondy.

Nejprve je třeba k kazetě připojit dva měděné vodiče. Poté připojte ke každému jednu sondu a poté zašroubujte žárovku do objímky. Zařízení pro kontrolu zemnící smyčky v bytě je připraveno. Předpokladem je dobrá izolace kontaktů mezi všemi prvky domácího testeru.

Kontrola se provádí úplně stejným způsobem jako v předchozím případě. Jedna sonda je instalována na fázi v zásuvce, druhá na nule. Kontrolka by se měla rozsvítit. Poté se sonda z nulového připojení přesune do zemního spojení. Pokud kontrolka svítí, pak je obvod v dobrém stavu, pokud ne, znamená to, že někde došlo k přerušení vedení nebo není provedeno připojení v rozvodném panelu. Někdy v této poloze žárovka slabě hoří, což znamená, že zemnící obvod je ve špatném stavu.

V současné době jsou v PE instalovány proudové chrániče (RCD). Takže při kontrole může toto zařízení fungovat, což naznačuje vynikající stav systému.

Nedostatek barev vodičů způsobuje potíže při určování fáze a nuly. Pokud nemáte po ruce indikační šroubovák, bude nutné testování vodičů pomocí zkušebního světla provést náhodně. To znamená, že jedna sonda je instalována na zemnící svorce a druhá je aplikována nejprve na jedno volné připojení, poté na druhé. V takovém případě se světelný zdroj rozsvítí, znamená to, že se tam nachází fáze. Pokud v obou případech nesvítí, pak obvod PE nefunguje. Pokud jsou předpokládaná fáze a nula připojeny a světlo v tomto případě také nesvítí, musíte zkontrolovat:

• zda ona sama vyhořela;
• zda je domácí tester dobře sestaven, budete muset zkontrolovat všechny kontakty;
• zda je na rozvodném panelu zapnuto napájení;
• zda došlo k přerušení fázového nebo nulového obvodu.

Nepřímý důkaz nepřítomnosti PE

Existují některé situace, které nepřímo potvrzují, že obvod PE nefunguje, není připojen nebo funguje velmi špatně.

1. Domácí spotřebiče připojené k vodě způsobují lehký úraz elektrickým proudem. Patří mezi ně pračka, myčka, bojler, rychlovarná konvice a další.
2. Při přehrávání hudby je v reproduktorech šum.

Toto jsou jednoduché způsoby, jak zjistit, zda kabelový PE systém funguje nebo ne. A ještě jedno upozornění. Nelze jej připojit k hromosvodu ani použít k vytápění. Ani jeden systém není navržen pro tyto potřeby.

• Hlavní
• Zapojení
• Uzemnění a ochrana před bleskem

V moderních bytech je zajištěno ochranné uzemnění v obecné elektrické síti budovy. A v soukromých domech a chatách je práce na jeho instalaci úkolem samotných majitelů. Uzemnění je nezbytné, aby v případě poruchy elektrických spotřebičů proud nevnikl do jejich krytů a neohrožoval život. Jak provést uzemnění v domě je v našem článku.

Co je uzemnění

Uzemnění je systém, který chrání před elektrickými výboji a přetížením vypouštěním nebezpečného proudu do země. Za tímto účelem je v elektrickém vedení domu položen speciální zemnící vodič. Vede proud z vadného elektrického spotřebiče přes jeho kabel, zásuvky, kabeláž a elektrický panel na ulici do zemnící smyčky uložené v zemi na místě.

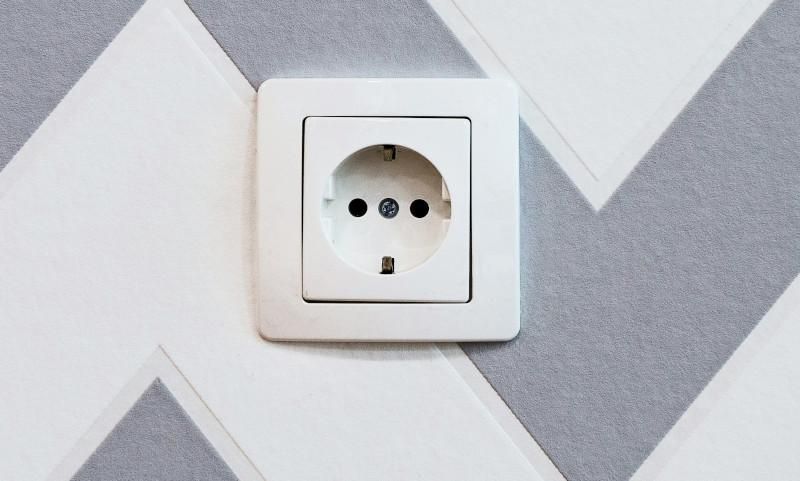

Zda má váš domov kabeláž s uzemňovacím vodičem, můžete zjistit, když se podíváte na elektrické zásuvky, které by měly mít dva měděné držáky – zemnící kontakty.

Jednofázové elektrické zásuvky pro domácnost s měděnými zemnicími kontakty

Pokud dojde k poškození kovových částí zařízení, může dojít k nebezpečnému proudu. Pokud existuje zem, projde zásuvkou s držáky a kabeláží do půdy. I kdyby něco zůstalo, bude to pro člověka zdravotně nezávadný proud. Když se dotknete vadného zařízení, ucítíte pouze mírné brnění. Proto budou elektrické spotřebiče, které jsou napájeny z takových zásuvek, chráněny.

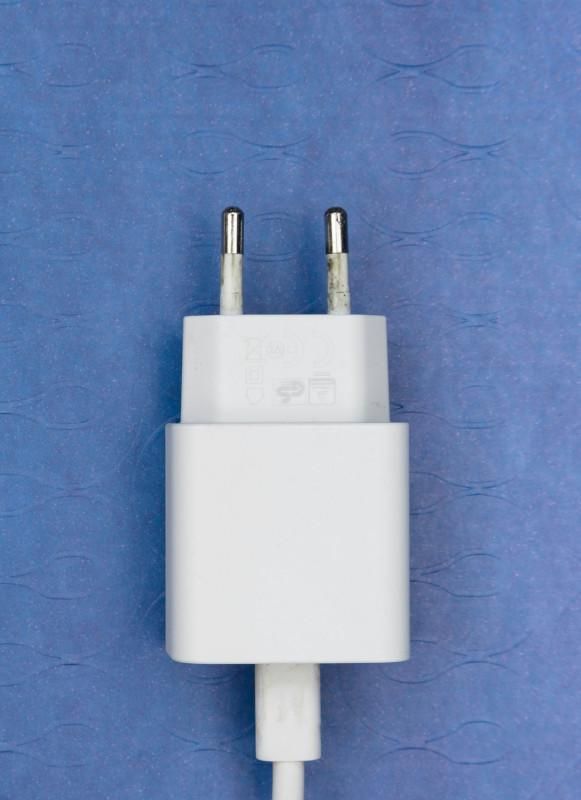

Zástrčky elektrických spotřebičů, které chcete připojit k zemi, musí mít speciální kovové desky. Jsou umístěny mezi zástrčkami.

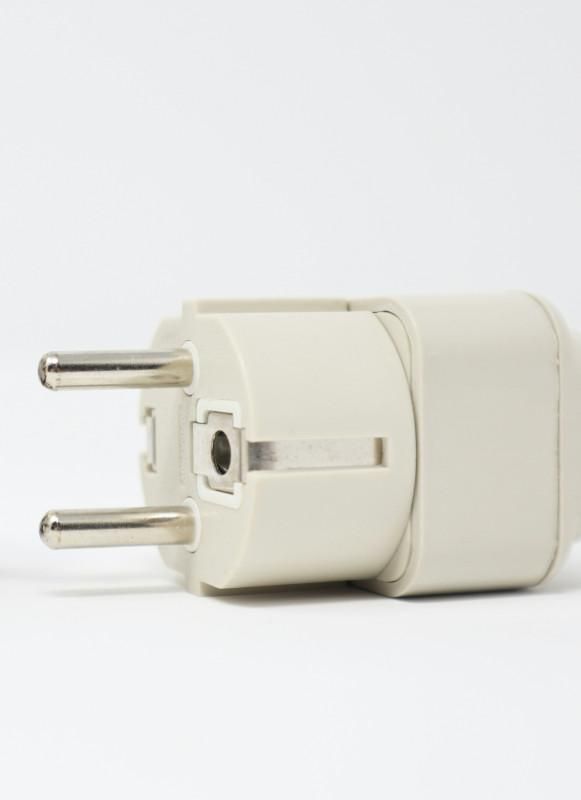

Vlevo je zemnící zástrčka, vpravo běžná zástrčka

Zemnící vodiče jsou podle norem žlutozelené. Ze všech zásuvek v bytě se shromažďují do elektrického panelu a zapínají se na speciální sběrnici. Odtud jde zemnící vodič ven, kde se připojí k ochranné zemnící smyčce. V elektrickém panelu je uzemnění označeno symbolem skládajícím se z několika vodorovných čar různých délek.

„V soukromých domácnostech je uzemnění obzvláště důležité kvůli použití výkonného zařízení na místě a uvnitř domu.

Kromě obytné budovy se doporučuje uzemnit další hospodářské budovy. Například v lázeňském domě je uzemnění nutností. Voda dobře vede proud a každý únik elektřiny ve vlhké místnosti je nebezpečný pro lidský život. Pro instalaci elektrického vedení v lázeňském domě použijte elektrický kabel s vysokou tepelnou odolností a odolností proti vlhkosti. Obyčejný kabel se v takových místnostech taví a přenáší napětí na mokré povrchy a kovovou pec, což je nebezpečné pro lidský život.“

Evgeny Kuzovkin, inženýr

Pokud se neplánujete ponořit do obtíží výstavby, pak si na webu Samolet Plus můžete vybrat hotové domy, chaty a chalupy.

Typy uzemnění

Existují dva typy uzemnění: přirozené a umělé.

Přirozené uzemnění – když vodivé konstrukce zcela nebo částečně zasahují do půdy, například kovové vodovodní potrubí, železobetonové základy nebo pažnicové trubky. Na první pohled se může zdát jednodušší připojit váš domov k tomuto typu uzemnění, ale není tomu tak. Kovové konstrukce umístěné v zemi postupně reziví a jejich vodivé vlastnosti se zhoršují. A v případě úniku proudu nemusí takové uzemnění fungovat správně. Oprava a výměna takového uzemnění bude dražší než umělé.

Umělé uzemnění – Jedná se o samostatnou kovovou konstrukci, která je instalována v zemi v blízkosti domu. Skládá se z horizontálních rovin a vertikálních elektrod. Toto provedení se nazývá zemní smyčka.

Schémata uzemnění

Existuje několik společných schémat uzemnění, která se používají v soukromých domech a venkovských domech, z nichž každý má své vlastní vlastnosti:

• TN-CS – běžný systém, často se používá. Pokud se ale na vnějších vedeních na cestě z transformátoru rozvodny do domu přeruší drát, může nebezpečná elektřina skončit na krytech zařízení v domě;​
• TN-S. Tento systém minimalizuje riziko výskytu nebezpečného napětí na krytech domácích spotřebičů. Ale je to drahé na výrobu. Chcete-li upgradovat sítě, musíte položit samostatný drát, takže se zřídka používá;
• TT – nejběžnější schéma, kdy je každý dům vybaven individuálním uzemněním. Systém TT je autonomní a nezávisí na poškození v obecné elektrické síti. Pokud se dráty přeruší na elektrickém vedení, uzemnění domu nepřestane fungovat.

Co si vybrat, je na majiteli domu.

U nás si vyberete vhodný dům od developera nebo na sekundárním trhu

Definice zemní smyčky

Účelem zemní smyčky je vytvořit nízký odpor pro proudění elektrického proudu do země.

• uzemňovací elektroda. Toto je hlavní část systému, která je v přímém kontaktu se zemí. Obvykle se používají kovové tyče vyrobené z oceli s antikorozním povlakem. Elektrody jsou umístěny svisle v hliněné půdě do hloubky asi 2–3 metrů;
• spojovací pásy. Spojují zemnící elektrody do jednoho obvodu. Tyto pásy jsou vyrobeny z oceli nebo mědi a pokládají se do hloubky cca 0,5 metru. Poskytují nízký odpor a spolehlivé spojení mezi elektrodami;
• uzemnění autobusů. Jedná se o prvek, ke kterému jsou připojena všechna elektrická zařízení v domě. Sběrnice je umístěna v rozvodném panelu a je připojena k obvodu pomocí vodičů. Rozvádí uzemnění do všech elektrických systémů v domě.

„Zvolte průměr kolíku elektrody alespoň 18 mm. Udělejte ostré konce, aby bylo snazší zapíchnout špendlík do země. Délka elektrodového kolíku by měla být asi tři metry. Je důležité, aby elektroda byla asi o metr hlubší, než je hloubka zamrznutí půdy, protože ta se v různých regionech naší země liší. Například na jihu je to asi 0,7 m a v severních oblastech to může být více než 2 m.

Evgeniy Kuzovkin, inženýr, renovace domů

Všechny součásti obvodu jsou vzájemně propojeny a zakopány v zemi do určité hloubky.

Typy zemní smyčky

Nejběžnější typy vrstevnic jsou trojúhelníkové a lineární. Výběr okruhu závisí na dostupném prostoru na místě a snadné instalaci.

Trojúhelník Jsou namontovány takto: tři kolíky jsou zaraženy do země ve stejné vzdálenosti od sebe, aby vytvořily rovnostranný trojúhelník. Je lepší, aby vzdálenost mezi kolíky byla alespoň tři metry, ale je povoleno méně, v závislosti na velikosti plochy.

Lineární – to je, když jsou kovové kolíky zaraženy do země v jedné linii. Čím více kolíků, tím lépe bude proud odváděn do země. Tento typ obrysu zabírá méně místa. Může být uspořádán podél zdi budovy nebo plotu.

Jak provést uzemnění v soukromém domě

Chcete-li to provést, proveďte výpočty budoucí uzemňovací smyčky, vyberte pro ni místo na místě a rozhodněte se o tvaru její struktury: trojúhelníkové nebo lineární.

Výpočet parametrů uzemnění

Aby zemnící smyčka fungovala efektivně a chránila před úrazem elektrickým proudem, jsou zapotřebí výpočty. Nesprávná velikost kovových prvků, hloubka nebo vlastnosti půdy způsobí, že uzemnění bude neúčinné.

Výpočty jsou určeny vlastnostmi půdy na místě a konfigurací vaší zemní smyčky. Bez zkušeností je obtížné provádět ručně správné výpočty. Ale můžete použít speciální uzemňovací kalkulačky na internetu.

Materiály zemní smyčky

Vyberte si pozinkované tyče, měď nebo prvky kombinované s mědí a ocelí, protože měď má vysokou vodivost. Důležité je také volit vodiče mezi tyčemi z materiálů s nízkým odporem. Nejlepší jsou ocelové nebo měděné pásy.

Místo instalace

Je důležité vybrat místo:

• s dobrou vodivostí půdy, například oblast ve stínu nebo místo, kde má půda vysoký obsah jílu;
• ne blíže než metr od základů, protože elektromagnetická pole mohou negativně ovlivnit strukturu budovy;
• dále od míst, kde se hromadí odpadní voda: metr – podle norem, aby se kov okruhu nezhoršil.

„Nedoporučuji vrtat otvory pro čepy pomocí vrtačky nebo jiných podobných zařízení. Kolíky zemnící elektrody musí být v těsném kontaktu se zemí, takže by měly být zaraženy do země, což zajistí nejlepší možný odvod proudu do půdy.

Nezarážejte kolíky do země úplně, nechte je vyčnívat asi 20 cm nahoru, bude tak pohodlnější k nim přivařit vodorovné kovové uzemňovací prvky.“

Evgeny Kuzovkin, inženýr

Svařovací práce

Všechny spoje v zemní smyčce je nejlepší provést svařováním. Tato metoda poskytuje nejspolehlivější kontakt uzemňovacích prvků. Na spojích může docházet ke korozi. Proto švy pečlivě potřete antikorozními sloučeninami.

Kvalitní svařování zajistí nízký odpor a eliminuje přehřívání systému. To je důležité pro vysoké uzemňovací zatížení, pokud se v domě používají výkonné elektrické spotřebiče, například kotle, chladničky, pračky.

Vstup do domu

Zemnící vodič je zaveden do místnosti z okruhu a připojen k rozvodné desce. Je důležité, aby byl vodič vyroben z vysoce kvalitního materiálu a měl průřez minimálně 6 mm². Pro ochranu před mechanickým poškozením a korozí musí být drát položen do vlnité trubky nebo kovového pouzdra. Dále se na spínací sběrnici v panelu připojí zemnící vodič, na který se připojí zemnící vodiče ze všech zásuvek a spotřebičů v domě.

Kontrola zemní smyčky

Po dokončení instalace obvodu zkontrolujte jeho odpor. U jednofázové sítě 220 V by neměla překročit 8 Ohmů. V opačném případě se systém nemusí vyrovnat s úkolem odstranění proudu. Pro měření budete potřebovat speciální nástroj a zdroj střídavého napětí. Pokud nemáte zkušenosti s elektroinstalací, svěřte tento postup odborníkům. Zavolejte například do elektrické laboratoře. Pokud je odpor překročen, jsou k zemní smyčce přidány další tyče nebo se prodlužuje délka stávajících, aby se zlepšil kontakt se zemí.

Chyby během instalačních prací

Nejčastější chyby při instalaci uzemnění souvisí se špatným výběrem materiálů a nekvalitním připojením. Instalace uzemnění s nevhodnými kovy, například pozinkovanou ocelí, bez antikorozní ochrany, rychle zničí zemnící smyčku.

Další častou chybou je nedostatečná hloubka zarážení elektrod nebo nesprávné umístění obvodu, například příliš blízko základu nebo v oblastech se špatnou vodivostí půdy.

Také nekvalitní svařování nebo špatné šroubové spoje v průběhu času vedou ke ztrátě kontaktů v zemní smyčce.

Vyvodit závěry

• Uzemnění ochrání osobu před úrazem elektrickým proudem a dům před požárem. Zda je v domě uzemnění, poznáte podle přídavných kontaktů v zásuvkách a kabeláže – v panelu by měl být žlutozelený vodič.
• Zemnící smyčka se skládá ze zemnícího kolíku nebo elektrody, propojovacích pásků a zemnící sběrnice.
• V soukromých domech se nejčastěji používá zemnící systém TT – každý dům má svůj vlastní nezávislý uzemňovací obvod.
• Aby uzemnění chránilo před úrazy elektrickým proudem, musíte vypočítat odpor obvodu, správně jej umístit a namontovat.
