Oprava oběhového čerpadla: jak zkontrolovat závady

Topné systémy s nucenou cirkulací chladicí kapaliny nemohou fungovat bez oběhového čerpadla. Jeho neočekávaná porucha může vést k závažnějším poruchám, jako je porucha kotle a porucha celého systému. Abyste těmto situacím předešli v zimě, před topnou sezónou, je třeba zkontrolovat činnost oběhového čerpadla. Co dělat, když oběhové čerpadlo topení nefunguje?

Princip činnosti oběhového čerpadla

Abyste mohli provést opravy, pokud oběhové čerpadlo topení nefunguje, nebo abyste provedli údržbu, musíte vědět, jaký je jeho princip fungování.

Oběhové čerpadlo se skládá z následujících prvků:

• tělo vyrobené z nerezové oceli nebo neželezných slitin;
• elektromotor, jehož hřídel je spojena s rotorem;
• rotor, na kterém je připevněno kolo s lopatkami – oběžné kolo (jeho lopatky jsou v neustálém kontaktu s čerpanou látkou, jsou vyrobeny z kovu nebo polymerních materiálů).

Cirkulační čerpadla jsou dvou typů:

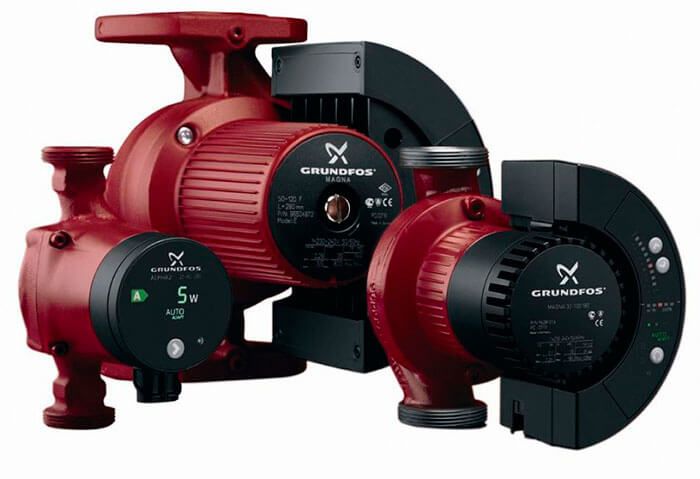

• s mokrým rotorem;
• suchý rotor.

U jednotek s mokrým rotorem je tato část neustále umístěna v kapalině. Taková čerpadla jsou obvykle vybavena domácími topnými systémy. Vzhledem k tomu, že rotor je umístěn v kapalině, jsou všechny pohyblivé části nejen mazány, ale také účinně chlazeny. Během provozu jsou prakticky tiché, protože kapalina, ve které se nacházejí všechny části zařízení, dobře absorbuje vibrace. Snadno se instalují, stačí je zaříznout do potrubí a opravy a údržba nezaberou mnoho času a úsilí.

Nevýhody čerpadel s mokrým rotorem zahrnují nízkou produktivitu a měly by být instalovány výhradně ve vodorovné poloze. Také pokud v topném systému není kapalina, mohou taková zařízení selhat.

Pohonný motor čerpadel se suchým rotorem je vyčleněn do samostatné skupiny. Rotace z hřídele elektromotoru se přenáší na oběžné kolo pomocí speciální spojky. Ve srovnání s předchozím typem se tento vyznačuje vyšší produktivitou (účinnost dosahuje 80 %). Jednotky se suchým rotorem mají také složitější konstrukci, takže je poněkud obtížnější je servisovat a opravovat.

Časté poruchy, jejich příčiny a řešení

Existují situace, kdy oběhové čerpadlo topení nefunguje. Mnoho závad lze odstranit samostatně.

Oběhové čerpadlo hučí, ale oběžné kolo se neotáčí

Nejčastěji je hluk čerpadla a nehybného oběžného kola způsoben oxidací hřídele hnacího motoru. Tato situace může nastat, protože jednotka nebyla dlouho v provozu. Chcete-li čerpadlo opravit svépomocí, musíte provést následující postup:

• Nejprve musíte vypnout napájení;
• pak je nutné vypustit veškerou kapalinu z čerpadla a přilehlého potrubí;
• Poté je třeba odšroubovat šrouby a demontovat hnací motor spolu s rotorem;
• Musíte čerpadlo posunout z mrtvého bodu, k tomu musíte položit ruku nebo šroubovák na pracovní zářez rotoru.

Čerpadlo bude vydávat hluk, ale nebude fungovat, pokud se do konstrukce dostane jakýkoli cizí předmět, který bude narušovat otáčení kola. V takovém případě je třeba zkontrolovat oběhové čerpadlo topení, najít náhradní díl a provést opravu:

• Nejprve se vypne napájení;
• poté se voda vypustí z čerpadla a potrubí,
• Poté je nutné rozebrat oběhové čerpadlo a odstranit cizí předmět;
• V závěrečné fázi je na vstupní potrubí instalován síťový filtr.

Oběhové čerpadlo se zahřívá

Je důležité, aby teplotní režim zařízení byl shodný s teplotním režimem chladicích trubek. Důvody, proč se zařízení může zahřívat, jsou následující:

Instalace byla provedena nesprávně. Problém je snadné identifikovat: pokud se čerpadlo zahřeje ihned po instalaci, pak je to zjevně důvod.

Zablokování systému. Během dlouhodobého provozu se v potrubí hromadí různé usazeniny a vytváří se rez, což ztěžuje průchod kapaliny. V důsledku toho je čerpadlo přetíženo, aby zajistilo normální cirkulaci chladicí kapaliny. V tomto případě se motor přehřívá a problém může vyřešit neplánovaná údržba.

Neznámý předmět. Pokud je v komunikacích z potrubí a radiátorů hodně strusky, začnou se odlupovat kousky rzi nebo plaku. Jejich vniknutí do zařízení zasekne elektromotor. Pokud zařízení včas nerozeberete a nevyčistíte, existuje vysoká pravděpodobnost selhání cívky elektromotoru a oběhové čerpadlo topení se nezapne.

Ložiska nemají dostatečné mazání. Pokud není dostatek maziva, ložiska se začnou velmi rychle opotřebovávat, což negativně ovlivňuje životnost zařízení jako celku.

Nízké napětí v síti. Při napětí pod 220 V se elektromotor rychle přehřívá, což může vést k jeho poruše.

Přiložená pumpa nebzučí a nefunguje

Pokud čerpadlo po zapnutí nevydává žádný hluk, ale nefunguje, může být problém s napájením. Oběhové čerpadlo topení můžete zkontrolovat, aniž byste museli jednotku demontovat. Je třeba vzít tester a zkontrolovat úroveň a přítomnost napětí na svorkách zařízení. Nejčastěji k vyřešení tohoto problému stačí správně připojit čerpadlo k napájení.

Pokud je v konstrukci oběhového čerpadla pojistka, mohla se jednoduše přepálit během přepětí v elektrické síti. Abyste čerpadlo spustili, je nutné vyměnit přepálenou pojistku.

Oběhové čerpadlo topení se samo vypne

Pokud se setkáte se situací, kdy se na vnitřních stěnách zařízení objevila vrstva vodního kamene a funkční čerpadlo se pravidelně vypíná, je nutné zařízení rozebrat a vyčistit všechny jeho vnitřní části. Postup musí být proveden co nejrychleji, jinak může dojít k trvalému selhání oběhového čerpadla.

Oběhové čerpadlo topení je hlučné

Nejčastěji se hlasitý hluk vyskytuje v důsledku příliš velkého množství vzduchu v potrubí. Abyste problém vyřešili, musíte vědět, jak odvzdušnit oběhové čerpadlo topení. Abyste tento problém jednou provždy vyřešili, je třeba v horní části okruhu topného systému nainstalovat speciální jednotku, která automaticky uvolní vzduch z potrubí.

V oběhovém čerpadle topení je slyšet klepavý zvuk nebo silné vibrace.

Zde je problém s největší pravděpodobností opotřebované ložisko. Stačí tuto součástku vyměnit.

Jak rozebrat oběhové čerpadlo topení vlastníma rukama

Pro opravu oběhového čerpadla je nutné jej demontovat a kvalitativně rozebrat.

Nejprve je třeba odpojit zařízení od elektrické sítě. Chcete-li odpojit kabel od svorkovnice, je třeba odpojit kryt od napájení zařízení. Poté je třeba uzavřít přívod vody pomocí bočních ventilů a vypustit zbytek systému. Dále je třeba odšroubovat čerpadlo pomocí šestihranného šroubováku.

Pokud jsou šrouby zaseknuty, může dojít k problému. Musíte je nastříkat přípravkem WD-40 a po 20–30 minutách je zkusit znovu odšroubovat.

Jakmile je demontáž dokončena, je třeba sejmout kryt zařízení. Pod ním se nachází rotor s kolem a lopatkami. Je třeba vyjmout rotor, obvykle upevněný šrouby. Tím získáte volný přístup k vnitřním částem čerpadla. Poté byste měli zařízení pečlivě zkontrolovat a odstranit závadu.

Abychom shrnuli vše výše uvedené, je třeba ještě jednou poznamenat, že oběhové čerpadlo je velmi důležitým prvkem topného systému, který plní závažné funkce. Proto je velmi důležité sledovat jeho provoz a provádět pravidelnou údržbu. Pokud oběhové čerpadlo topení nefunguje a abyste předešli poruchám a selháním, musíte okamžitě přijmout nezbytná opatření, jinak vaše jednotka jednoduše selže.

Oběhové čerpadlo je běžným prvkem individuálního topného systému ve vlastním domě. Toto zařízení umožňuje účinnou cirkulaci chladicí kapaliny přes uzavřený okruh, čímž zajišťuje konstantní teplotu ve všech oblastech topného systému a úplnou absenci vzduchových kapes. Ale i u nejspolehlivějšího vybavení se někdy vyskytnou potíže ve formě poruch. Někdy je proto nutné opravit oběhové čerpadlo, aby se domácímu vytápění vrátila původní účinnost.

Je pozoruhodné, že i přes rozmanitost modelové řady oběhových čerpadel jsou principy jejich provozu a údržby pro všechna zařízení stejné. Proto v tomto materiálu zvážíme možnosti, ve kterých se můžete vyhnout službám profesionálních specialistů v servisním středisku a opravit oběhové čerpadlo sami.

Jak jednotka funguje?

Abychom pochopili princip opravy čerpacího zařízení, je nutné důkladně porozumět jeho struktuře. Takové znalosti pomohou identifikovat chyby v mechanismu a mnohonásobně rychleji je odstranit.

Konstrukce standardního oběhového čerpadla pro topné systémy tedy vypadá takto:

• Velké horizontálně podlouhlé ocelové pouzdro, ve kterém jsou umístěny všechny pracovní komponenty systému. Kromě oceli lze na tělo jednotky použít odolnou hliníkovou slitinu nebo nerezovou ocel.
• V krytu je umístěn výkonný elektromotor a rotor.
• Zde je na rotoru upevněno oběžné kolo s lopatkami, které jsou zakřivené v opačném směru než je pohyb kola. Tento prvek čerpadla je zpravidla vyroben z odolných polymerů.

Důležité: oběžné kolo v čerpadle může být v závislosti na modelu umístěno vodorovně nebo svisle. V tomto případě musí být jednotka instalována tak, aby oběžné kolo bylo umístěno rovnoběžně s prouděním potrubí.

Jak funguje oběhový mechanismus?

Při zapnutí čerpadla je voda v topném systému (v uzavřeném okruhu) nasávána do vstupu pod vlivem otáčení kola s lopatkami. Voda, která se dostane do komory, je působením odstředivé síly přitlačena ke stěnám pracovní komory a vytlačena ven (do výstupu). Následně tlak v komoře klesá, což podporuje nové vstřikování vody do nádrže čerpadla.

Při nepřetržitém cyklu provozu čerpadla tak může být topný systém ve stavu konstantní nastavené teploty, což výrazně snižuje náklady na spotřebu paliva nebo elektrické energie na ohřev vody.

Důležité: oběhové čerpadlo je schopno zpracovávat vodu až do 95 stupňů Celsia, což ještě více odůvodňuje jeho použití v jednotlivých topných systémech. Nedoporučuje se však neustále prohánět vodu při této teplotě potrubím. To negativně ovlivní životnost zařízení.

Typy oběhových čerpadel

Pro provádění vysoce kvalitních oprav oběhového čerpadla by bylo užitečné dozvědět se o typech takového zařízení. Existují tedy dva typy zařízení pro práci s vodou v uzavřené smyčce:

• Mechanismy s mokrým rotorem;
• Čerpadla se suchým rotorem.

V prvním případě jsou jednotky navrženy pro stálý kontakt rotoru s čerpanou kapalinou. V důsledku této konstrukce dochází k přirozenému ochlazování a mazání všech prvků čerpadla, které se o sebe třou. Čerpadlo s mokrým rotorem by mělo být instalováno pouze ve vodorovné poloze, aby byl rotor stále v kontaktu s vodou. Zařízení tohoto typu má nízkou hladinu hluku při provozu a přijatelnější cenu. Čerpadla s mokrým rotorem se navíc snadněji udržují a udržují.

Jednotky se suchým rotorem. Zde je rotor umístěn v samostatné suché komoře. V tomto případě se točivý moment přenáší na rotor díky speciální spojce. Stojí za zmínku, že oběhová čerpadla se suchým rotorem mají na rozdíl od svých „mokrých“ protějšků větší výkon a výkon. Zároveň se však vyznačují složitějším zařízením, což znamená, že vyžadují větší profesionalitu při zjišťování příčin poruchy a provádění následných oprav.

Důležité: čerpadla se suchým rotorem, na rozdíl od vodních jednotek, mohou běžet nasucho. Kolosální bude pouze zatížení disku, což povede k rychlému opotřebení zařízení.

Za zmínku stojí tak důležitý bod, že všechny oběhové jednotky podle typu konstrukce krytu lze rozdělit na monobloková zařízení a konzolová. První z nich mají jednoblokové pouzdro, ve kterém jsou umístěny všechny pracovní jednotky. Druhý se skládá ze dvou bloků, z nichž každý je určen pro konkrétní pracovní uzly.

Jak chránit čerpadlo před poruchou?

Chcete-li být na bezpečné straně a vyhnout se poruchám poměrně drahého čerpacího zařízení, doporučuje se dodržovat některá základní pravidla pro provoz zařízení tohoto typu:

• Nedovolte, aby se čerpadlo zapínalo bez chladicí kapaliny v uzavřeném okruhu. To znamená, že pokud v potrubí topného systému není voda, neměli byste čerpadlo „mučit“. To způsobí, že se vaše zařízení rychle porouchá.
• Je vhodné vždy udržovat požadovaný objem chladicí vody v potrubí. V opačném případě se čerpadlo opotřebuje, a to jak v případě nadměrného objemu vody, tak v případě nedostatečného objemu vody. Například, pokud čerpadlo může destilovat množství vody od 5 do 105 litrů, pak potřeba pracovat s objemy od 3 do 103 litrů již značně opotřebuje pracovní součásti jednotky, což povede k její poruše.
• V případě delší odstávky čerpadla (v době nízké topné sezóny) je nutné 15x za měsíc nechat jednotku běžet v provozní poloze alespoň na XNUMX minut. Tím se zabrání oxidaci všech pohyblivých prvků čerpací jednotky.
• Snažte se nepřekročit teplotu chladicí kapaliny nad 65 stupňů Celsia. Vyšší sazba negativně ovlivní pracovní a pohyblivé části konstrukce.
• V takovém případě častěji kontrolujte těsnost tělesa čerpadla. Pokud někde zaznamenáte sebemenší únik, měli byste okamžitě identifikovat poruchu a provést údržbu čerpadla.

Opatření pro prevenci

K ochraně čerpacího zařízení před náhlou poruchou se také doporučuje provádět preventivní údržbu jednotky, která bude zahrnovat následující akce:

• Pravidelná vnější kontrola tělesa čerpadla a pečlivé naslouchání během provozu. Tímto způsobem můžete zkontrolovat funkčnost čerpadla a těsnost pouzdra.
• Ujistěte se, že všechny vnější upevňovací prvky čerpadla jsou řádně namazány. To usnadní demontáž čerpadla v případě nutnosti opravy.
• Při první instalaci čerpací jednotky se také vyplatí dodržovat některá pravidla. To pomůže vyhnout se opravám v budoucnu:
• Takže když poprvé připojíte čerpadlo k topné síti, měli byste jednotku zapnout pouze v případě, že je v systému voda. Jeho skutečný objem musí navíc odpovídat objemu uvedenému v technickém pasu.
• Zde se také vyplatí zkontrolovat tlak chladicí kapaliny v uzavřeném okruhu. Musí také odpovídat tomu, co je uvedeno v technické specifikaci jednotky.
• V provozním stavu sledujte úroveň zahřívání motoru. Pokud se vám zdá příliš vysoká, pak je lepší čerpadlo demontovat a kontaktovat prodejní místo s požadavkem na výměnu agregátu. Totéž lze provést v případě nesouladu tlaku.
• Při připojování čerpadla se také ujistěte, že mezi čerpadlem a svorkami je uzemnění. Zde ve svorkovnici zkontrolujte, zda není vlhkost a zda jsou všechny kabely bezpečně upevněny.
• Funkční čerpadlo by nemělo produkovat ani minimální netěsnosti. Zvláštní pozornost si zaslouží spojovací body mezi vstupním a výstupním potrubím topného systému a tělesem čerpadla.

Možné poruchy a způsoby jejich odstranění

Pokud se tedy s vaším oběhovým čerpadlem něco pokazí a přestane fungovat, pokusíme se jednotku opravit sami.

Důležité: ale pokud si nejste jisti svými schopnostmi nebo nemáte po ruce vhodný nástroj, je lepší kontaktovat specializované centrum.

Pokud čerpadlo hučí, ale oběžné kolo se neotáčí

Důvody mohou být následující:

• Přítomnost cizího předmětu v oblasti oběžného kola;
• Hřídel rotoru zoxidovala v důsledku dlouhodobé odstávky jednotky;
• Ztráta napájení svorek mechanismu.

V prvním případě musíte čerpadlo opatrně vyjmout z topného systému a odšroubovat pouzdro v oblasti oběžného kola. Pokud najdete cizí předmět, odstraňte jej a otočte hřídelí rukou. Při montáži čerpadla v opačném pořadí je nutné na potrubí nainstalovat spolehlivý filtr.

Pokud dojde k oxidaci, dobře ji vyčistěte, namažte všechny pohyblivé prvky pracovní jednotky a čerpadlo smontujte v opačném pořadí.

Pokud je problém s kvalitou napájení, budete muset zkontrolovat napětí pomocí testeru. Nejprve úplně vyměňte kabel ve všech částech kabelu a pokud je zjištěno přerušení nebo závada. Poté, pokud je kabel v pořádku, zkontrolujte napětí na svorkách. Pokud tester ukazuje nekonečno, došlo ke zkratu. Pokud ukazuje menší napětí, znamená to, že vinutí prasklo. V obou případech jsou svorky vyměněny.

Pokud jednotka nejeví vůbec žádné známky života

To se může stát, pokud v síti není žádné napětí. Pomocí testeru zkontrolujte napětí a v případě potřeby opravte problém.

Mimochodem, doporučuje se chránit čerpadlo před přepětím v síti instalací spolehlivého stabilizátoru. Tento pohyb také ochrání čerpadlo před spálením pojistky, která selže v důsledku neustálého poklesu tlaku v síti.

Pokud se čerpadlo spustí, ale poté se zastaví

Důvody mohou být:

• Přítomnost měřítka mezi pohyblivými prvky jednotky;
• Nesprávné připojení čerpadla na svorky.

V prvním případě budete muset čerpadlo rozebrat a zkontrolovat, zda na něm není vodní kámen. Pokud je detekován, usazeniny vodního kamene jsou odstraněny a všechny spoje mezi rotorem a statorem jsou promazány.

Pokud není žádný vodní kámen, zkontrolujte těsnost pojistky na jednotce. Měli byste jej odstranit a důkladně vyčistit všechny svorky. Zde se také vyplatí zkontrolovat, zda jsou všechny vodiče ve svorkovnici správně fázově zapojeny.

Pokud čerpadlo při zapnutí vydává hlasitý zvuk

Důvodem je přítomnost vzduchu v uzavřeném okruhu. Je nutné uvolnit všechny vzduchové hmoty z potrubí a instalovat speciální jednotku v horní části potrubí, aby se zabránilo tvorbě vzduchových zámků.

Dalším důvodem může být opotřebení ložiska oběžného kola. V takovém případě musíte demontovat skříň jednotky, zkontrolovat ložisko a v případě potřeby jej vyměnit.

Pokud je čerpadlo hlučné a vibruje

S největší pravděpodobností je problémem nedostatečný tlak v systému. Je nutné přidat vodu do potrubí nebo zvýšit tlak v oblasti vstupu čerpadla.

Pokud je tlak stále nízký

Zde se vyplatí zkontrolovat směr otáčení pracovní jednotky v tělese čerpadla. Pokud se kolo netočí správně, pak pravděpodobně došlo k chybě při fázovém připojování zařízení ke svorkám při použití třífázové sítě.

Dalším důvodem poklesu tlaku může být příliš vysoká viskozita chladicí kapaliny. Zde oběžné kolo zažívá velký odpor a nezvládá zadané úkoly. Budete muset zkontrolovat stav síťového filtru a v případě potřeby jej vyčistit. Dále by bylo užitečné zkontrolovat průřez vstupního a výstupního potrubí a případně nastavit správné provozní parametry čerpadla.

Vykořisťování

Při příštím spuštění čerpadla během sezóny nezapomeňte zkontrolovat těsnost celého systému, nepřítomnost cizího hluku při provozu čerpadla a přítomnost maziva na spojovacích místech skříně.

Pokud ještě musíte opravit čerpadlo, pak si připravte obtok. Toto je část obtokového potrubí, která uzavře okruh během oprav.

Důležité: Nedoporučuje se opravovat čerpadlo zavěšené odpojením od jednoho z potrubí. Topná trubka se může zlomit, zejména pokud je plastová.

Pokud musíte otevřít těleso čerpadla a šrouby se ukážou jako tvrdohlavé, můžete použít speciální nástroj nazývaný „tekuté klíče“. Musí být aplikován na spojovací prvek a po chvíli se šroub podvolí vlivu šroubováku.

A hlavně: neotvírejte sami čerpadlo, pokud jeho záruční doba ještě neuplynula. V takovém případě je lepší kontaktovat servisní středisko. Navíc v obtížných případech může být levnější koupit nové čerpadlo, než pro něj shánět komponenty nebo díly.
