Jaké elektrody by si měl začátečník vybrat pro invertorové svařování?

O čem to mluvíme? Elektrody pro invertorové svařování přímo ovlivňují kvalitu svarového spoje. Výběr přídavných materiálů je založen na typu svařovaného kovu, jeho tloušťce, průměru tyče a jejím povlaku.

Co bych měl hledat? Mezi další kritéria patří typ proudu a polarita připojení, stejně jako vzhled elektrod a kvalita balení. Ani formální splnění požadavků nezaručuje konečný výsledek, pokud byl spotřební materiál nesprávně skladován a ztratil svou kvalitu.

V tomto článku:

1. Úkoly elektrody pro invertorové svařování
2. Základní kritéria pro výběr elektrod pro invertorové svařování
3. Další kritéria pro výběr elektrod pro invertorové svařování
4. Top 3 značky elektrod pro invertorové svařování
5. Doporučení pro použití elektrod pro invertorové svařování
6. Často kladené otázky o invertorových svařovacích elektrodách

Úkoly elektrody pro invertorové svařování

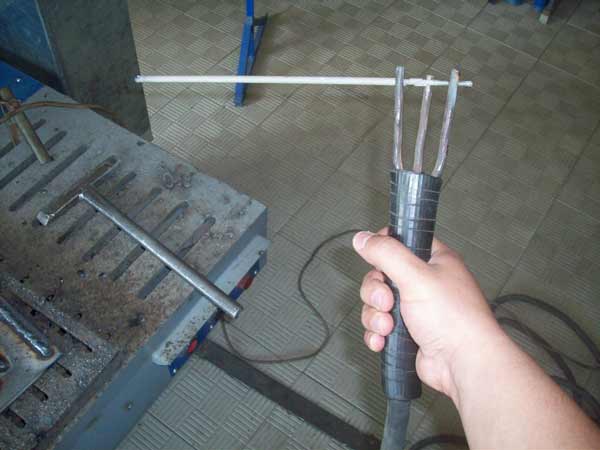

Tyč, která dodává elektrický proud do svarového spoje, se nazývá elektroda. Takto lze zjednodušeně popsat, jaká je hlavní funkce této části svařovacího procesu. Aby bylo spojování kovových obrobků efektivní a spolehlivé, musí mít svařovací elektroda určité kvality. Například tyč a její povlak se musí při vystavení vysokým teplotám rovnoměrně roztavit a neuvolňovat toxické látky. A v době, kdy se nepoužívá svařovací zařízení, by elektroda neměla ztratit své fyzikální, chemické a technologické vlastnosti.

Úkoly elektrody pro invertorové svařování

Mezi elektrodou pro invertorové svařování a povrchem obrobku se zapálí oblouk, který musí být během provozu konstantní. Pro získání rovnoměrného a spolehlivého svaru je nutné zajistit, aby roztavený kov nestříkal a aby se struska snadno oddělila od svaru. Uveďme si tedy, do kterých skupin lze elektrody rozdělit podle typů jejich struktury, a stručně popišme jejich vlastnosti.

• Nekonzumovatelné wolframové nebo uhlíkové tyče. Nemají tavný povlak; přísada musí být dodána samostatně. Funkce tyčí je pouze dodávat proud.

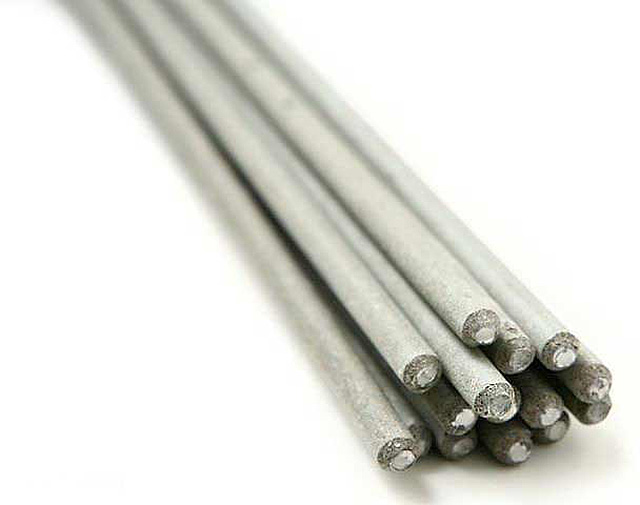

• Spotřební potažené kovové elektrody. Takové tyče jsou spotřební materiál, protože jsou roztaveny během svařování a podílejí se na vytváření švu. Povlak obsahuje různé organické a anorganické prvky nezbytné pro udělení dalších vlastností elektrodě. Pomocí těchto látek není čerstvý šev tak silně ovlivněn faktory prostředí.

Technické vlastnosti zařízení určují, které elektrody jsou nejvhodnější pro invertorové svařování. Podívejme se, jak funguje invertorové zařízení.

Zařízení se skládá z centrální řídicí jednotky, transformátoru, vysokofrekvenčního měniče, proudového usměrňovače, varistorového filtru a dalších prvků. Invertorová svářečka pracuje na stejnosměrný proud a převádí jej na stejnosměrný proud pomocí vestavěného usměrňovače. Některé modely mohou opět generovat střídavý proud na výstupu s charakteristikami potřebnými pro provoz.

Takové zařízení je velmi oblíbené, protože invertor je méně citlivý na napěťové rázy, je schopen dodávat proud ve větším rozsahu ve srovnání s jinými typy svářeček a tvoří konstantní oblouk, což umožňuje získat dokonale rovnoměrný šev. Pro takové zařízení byste měli pečlivě vybírat vysoce kvalitní elektrody – na jejich složení a velikosti bude záviset jak výsledek práce, tak životnost samotného zařízení.

Spotřební materiál pro invertorový přístroj se vybírá s ohledem na to, že je schopen udržet oblouk zapálený po neomezenou dobu. Zařízení se často používá v nouzových situacích, například když je nutné naléhavě opravit prvky trasy zásobování vodou nebo teplem. Za nejlepší elektrody pro invertorové svařování jsou v takových případech považovány ty spotřební, jejichž složení a velikost se volí podle materiálu spojovaných dílů.

Úkoly elektrody pro invertorové svařování

Základní kritéria pro výběr elektrod pro invertorové svařování

Pro výběr prutů je nutné zvážit všechny možné technické vlastnosti a související vlastnosti.

Druh kovu

Elektrody musí být vybrány podle materiálu, se kterým se bude pracovat. Nomenklatura přijatá Gosstandartem rozlišuje kategorie tyčí v závislosti na typu kovu, který svařují:

• slitiny vysoce uhlíkové a nízkolegované oceli;
• žáruvzdorná ocel;
• vysoce legovaná ocel s velkým množstvím speciálních přísad;
• litina;
• hliník, měď a jejich slitiny;
• univerzální elektrody vhodné pro různé druhy kovů, stejně jako slitiny, jejichž složení není definováno.

Doporučujeme vždy zvolit elektrodu v závislosti na druhu kovu, vyhnete se tak závažným chybám při obsluze. Řekněme, že při svařování prvků z nerezové oceli pomocí tyče určené pro železné kovy získáte šev, který se následně poměrně rychle zbortí vlivem koroze.

Základní kritéria pro výběr elektrod pro invertorové svařování

Typ nátěru

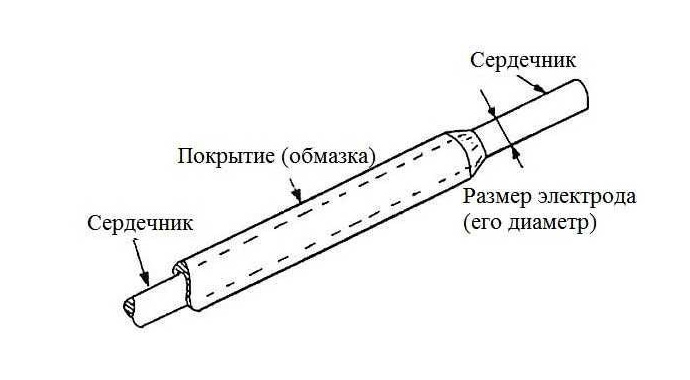

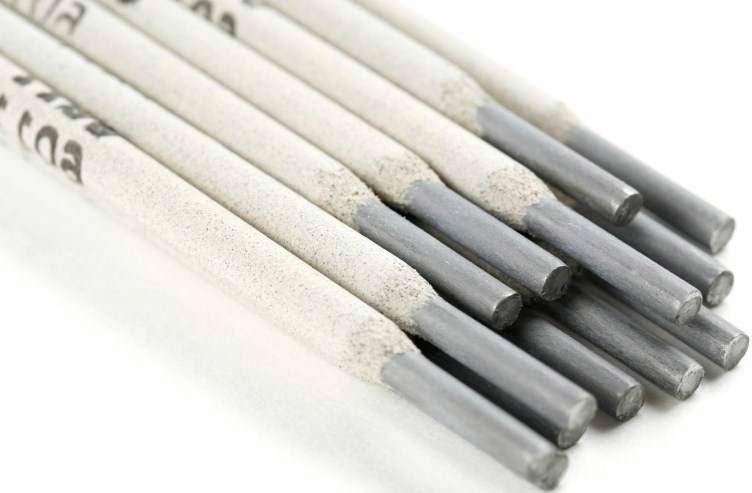

Kovová tyč může být potažena různými látkami. V závislosti na složení povlaku jsou elektrody rozděleny do pěti typů:

• základní;
• kyselý;
• celulóza;
• rutil;
• смешанные.

Svařovací elektrody pro invertorové svařování s jedním nebo druhým povlakem se vybírají v závislosti na požadovaných kvalitách svaru: pevnost, konečná tekutost, rázová houževnatost atd. Kromě toho se bere v úvahu vliv prostředí.

Nejoblíbenější jsou rutilové a bazické. Posledně jmenované, stejně jako celulózové, se používají pouze při napájení stejnosměrným proudem a v místech, kde nelze vyloučit vliv různých vnějších faktorů na šev.

Invertory výrazně rozšířily možnosti svářečky. Taková zařízení mohou v závislosti na jejich funkcích svařovat různé třídy oceli a nerezové oceli, stejně jako téměř jakýkoli neželezný kov. Ale takový univerzalismus je možný pouze s použitím dalších materiálů, včetně spotřebního materiálu. Které elektrody si vybrat pro svařování s invertorem v různých režimech a co je třeba vzít v úvahu při výběru určitých spotřebních materiálů pro práci s takovým zařízením? O všem se dále dozvíte v našem článku. Hlavní typy elektrod Tyto materiály se obvykle dělí na dva hlavní typy: tavné a netavitelné.
První možnost se používá pro většinu typů svářečských prací na spojování různých jakostí oceli a některých neželezných kovů a slitin. Jejich principem je při svařování natavit tyč a povlak spolu s materiálem dílů, což zajistí jejich vzájemné upevnění. Při práci s argonovým obloukovým svařovacím strojem se používá nekonzumovatelný typ elektrody. Hlavním úkolem takové tyče je nasměrovat oblouk na kov a tavením vytvořit spojení. Celý proces obvykle probíhá v atmosféře ochranného plynu. Tyto dva hlavní typy spotřebního materiálu mají zase velkou klasifikaci, která je dána jejich účelem. Výběr elektrod požadovaného průměru Spotřební tyče pro svařování invertorem je nutné zvolit vhodný průměr v závislosti na tloušťce svařovaného kovu. Samozřejmě pro malé množství práce a vytváření nekritických struktur můžete pro střídač použít různé počty elektrod. Musíte pouze vybrat příslušná nastavení pro zařízení (například snížit proud). Ale ve většině případů je nejlepší zvolit požadovaný průměr. Jak to udělat? Přibližné parametry pro výběr průměru elektrody k tloušťce kovu naleznete v tabulkách na internetu. Elektrody s číslem šest a výše budou ve většině případů vyžadovat vyšší výkon, který běžné domácí invertory obecně neposkytují.
V průměru se maximální proudová síla běžných svařovacích strojů invertorového typu pohybuje v rozmezí 220-250 Ampér. Proč vybírat tyč podle průměru? Hlavní věcí ve svařovacím spoji je zajistit vysoce kvalitní šev. Záleží na stupni svaření (to znamená, jak hluboko a široce se kov obrobků roztavil). Spotřební materiály s malým průměrem nebudou schopny poskytnout dostatečné množství roztaveného kovu a příliš tlusté mohou jednoduše propálit obrobek. Příliš tenké tyče také nepřidají dostatečné množství přísad do švu nezbytných k vytvoření pevného spojení a jejich přebytek může naopak vést k porušení chemického složení a v důsledku toho i upevňovací struktury. Kromě průměru však musíte vybrat spotřební materiál, který odpovídá svařovanému kovu. Druhy elektrod podle účelu Elektrody pro svařování s invertorem se vybírají v závislosti na materiálu, se kterým musíte pracovat. Spotřební materiál se proto vyrábí pro své vlastní účely. Které elektrody jsou lepší pro invertor při práci s různými materiály?
Elektrody pro svařování oceli s uhlíkovým a nelegovaným složením. Přídavné materiály pro svářečské práce na žáruvzdorné oceli. Pro svařování oceli s legujícími přísadami (vhodné pro nerezovou ocel). Hliníkové spotřební materiály pro „okřídlené“ kovy a slitiny s různým složením. Pro svařování mědi a jejích derivátů. Svařovací dráty pro svařování na litinu. Speciální spotřební materiály pro opravy a povrchové úpravy (používá se pro sváření trhlin a jiných defektů). Elektrody určené pro svařování obtížně svařitelných a nespecifikovaných jakostí ocelí. Takové spotřební materiály se liší kovem tyče a jejím složením a také různými povlaky. Při svařování elektrickým obloukem s invertorem byste měli pečlivě vybrat elektrodu. Hliník nebo měď nemůžete svařovat pomocí spotřebních materiálů, které se „specializují“ na ocelové konstrukce. To nepřinese pozitivní výsledek a produkt se poškodí. Nátěry (nátěry) se zase dělí do několika tříd. Hlavní. Rutil. Buničina. Kyselý. Rozdíl je v jejich použití v různých režimech měniče. Elektrody třídy základního a celulózového povlaku se volí při práci v režimu stejnosměrného proudu (příklad – svařování nerezové oceli). Rutilové spotřební materiály se používají pro stejnosměrný i zpětný proud. Dobře svítí a mají nízký stupeň rozstřiku během procesu vaření. Kyselé povlaky, jako jsou rutilové, se používají při práci s invertorovým zařízením s nízkým napětím naprázdno.

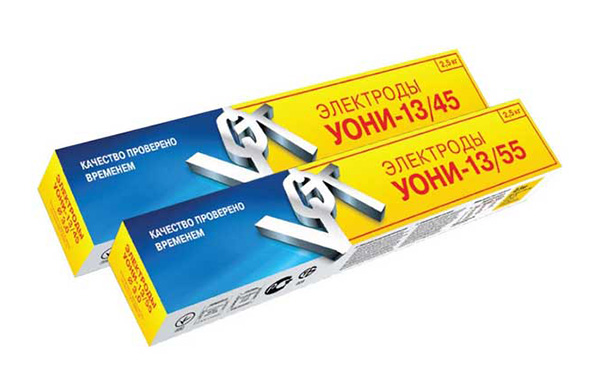

Při výběru elektrod v závislosti na povlaku se také musíte řídit značkou a typem kovu. Měli byste vědět, že při výběru elektrod pro provoz střídače je třeba věnovat pozornost jejich povlaku. Nátěr musí být suchý, bez stop vlhkosti a plísní a neporušený. Přídavné materiály pro svařování jsou velmi citlivé na vlhkost. Prodávají se v uzavřených obalech, po otevření, které je rychle zvlhnou (během 8-24 hodin). K jejich vysušení se používá metoda piercingu. Pokud pro svařování použijete surové elektrody, přilnou k povrchu. To výrazně zkomplikuje zapálení oblouku a běžný proces svařování. Oblíbené značky Pokud je vše jasné s účelem a klasifikací hlavních typů spotřebních materiálů, pak které elektrody jsou nejlepší pro svařování s invertorem, vzhledem k tomu, že dnes jsou v nabídce stovky různých značek a výrobců? A jak určit požadované pruty podle značení? SSSI 13/55 Elektrody označené UONI 13/55 jsou vynikající pro svařování uhlíkové a nízkolegované oceli. Vyrábějí se se základním nátěrem, což znamená, že je lze použít na stejnosměrný měnič. Tato značka spotřebního materiálu umožňuje vytvářet pevné svary, které jsou odolné vůči různému mechanickému zatížení.
Režimy invertoru využívající USI elektrody jsou následující. 1. Stejnosměrný proud. 2. Přepólujte (kabel držáku je umístěn na kladné straně a kostra na záporné straně). 3. Volnoběžné otáčky jsou minimálně 65 V. Tato značka má však i nevýhody. Za prvé jsou zde vysoké požadavky na přípravu svařovaných povrchů a za druhé musí mít zařízení vysoké napětí naprázdno (od 65 voltů). MP-3 Jedná se o elektrody s rutilovým povlakem. Jak bylo uvedeno výše, jsou vhodné pro AC i DC měniče. Používá se při svařování uhlíkové a nízkolegované oceli. Výhodou takových elektrod je stabilita oblouku i při nedostatečném nastavení měniče. Na rozdíl od předchozí značky jsou tyto spotřební materiály také vynikající při svařování neupraveného kovu. Rez ani vlhkost vám nezabrání ve vytvoření kvalitního švu. Režim invertoru při práci s MP-3 je nastaven na obrácenou polaritu. OZA-1, OZANA, OZANA-2, OZR, OZR-2 Tyto různé značky přídavných materiálů pro svařování se používají při svařování hliníku nebo slitin. Při práci s „křídlým“ kovem je polarita nastavena na rovnou (to znamená, že kabel držáku je nastaven na mínus a zem na plus). Ve většině případů je hliník svařován metodou argonového oblouku, ale při absenci takového zařízení lze provést vysoce kvalitní spojení s elektrodami těchto značek. OK 63.34:XNUMX Tato třída se vyrábí speciálně pro svařování nerezových ocelí. Jiné typy elektrod nejsou pro svařování invertorového typu vhodné, protože nebude možné provést dobrý svar požadované kvality. Provádějí horizontální i vertikální typy připojení. Režim měniče může mít libovolnou polaritu, se stejnosměrným nebo střídavým proudem. ANO 21 Tyto elektrody jsou voleny pro svařování tenkostěnných konstrukcí z uhlíkové oceli s invertorem. Vhodné pro svařování trubek nebo profilů. Nastavení může mít libovolnou polaritu, se střídavým nebo stejnosměrným proudem. Dovážený spotřební materiál V prodeji mohou být i zahraniční značky elektrod, které mají své označení. Nejběžnějším spotřebním materiálem jsou výrobky švédské společnosti ESAB. Všechna označení na jejich elektrodách začínají písmeny OK. Které si můžete vybrat pro práci se střídačem v domácí dílně? OK 46.00 je obdobou elektrody MP-3, lze s ní svařovat různé druhy uhlíkových a nízkolegovaných ocelí střídavým i stejnosměrným proudem. OK 48.00 – používá se pro svařování důležitých a nosných konstrukcí na stejnosměrný proud. OK 61.30 a OK 63.20 – používá se pro svařování různých druhů nerezové oceli. OK 92.60 je značka elektrod, která se používá pro svářečské práce na litině. Takové tyče lze také použít ke spojení oceli s litinovými díly. OK 96.20 – analogy elektrod OZA-1, OZANA, OZANA-2 pro práci s hliníkem. Vezmeme-li v úvahu všechny faktory uvedené v tomto materiálu, můžeme zdůraznit hlavní body, podle kterých jsou vybírány elektrody pro invertor. Zpočátku se vybírají na základě materiálů, které budou svařovány, poté musíte určit požadovaný povlak pro režim svařování a teprve poté určit požadovaný průměr. Také byste neměli kupovat elektrody pochybného původu, nejlepší je kupovat známé výrobce, i když budou dražší. Vysoce kvalitní spotřební materiál poskytuje poloviční pevné spojení. Zdroj: wikimetall.ru
