Montáž tažného zařízení NV VAZ 2107

Výrobce poskytl možnost přepravy nákladu pomocí přívěsu, ale tažné zařízení (tažná tyč) není součástí prodávaných modelů VAZ 2107. Instalace dalšího vybavení na auto by neměla způsobit poškození samotného vozidla ani peněženek majitelů automobilů.

Možnost přepravy nákladu pomocí přívěsu činí z vozu VAZ 2107 všestrannější vozidlo (pokud kufr není nejprostornější). V základním provedení inženýři AvtoVAZu poskytli pouze tažná oka. Přítomnost tažného zařízení nejen zvýší nosnost, ale v případě potřeby také výrazně zlepší upevnění tažného lana.

Typy tažných zařízení pro VAZ 2107

Tažné zařízení se vybírá v závislosti na nosnosti použitého přívěsu.. U vozu VAZ 2107 je to v průměru 350 kg. Přívěsy za automobily se liší účelem, konstrukčními prvky, a tedy i celkovou hmotností. Mohou unést 400 až 600 kg.

Pro instalaci na VAZ 2107 se doporučují následující výrobci a modely tažných zařízení (TSU):

• Lider-Plus, VAZ-11H, maximální hmotnost 600 kg;
• Avtos, VAZ-55, hmotnost přívěsu do 800 kg, VAZ-35 – do 800 kg;
• Bosal, 1203-A, 1203-N – hmotnost do 600 kg;
• Přívěs, 2105, 2105.P – hmotnost do 750 kg;

Tento model používá tažnou kouli typu „A“. Maximální zatížení koule se liší v závislosti na celkové hmotnosti vozidla, přívěsu a samotné tažné koule.

Docela snadná instalace. Velmi oblíbené díky svým konstrukčním možnostem. Upevnění 2 (4) šrouby.

Konstrukce je vybavena mechanismem, který umožňuje složení rámu tažného zařízení. Spojovací koule je odnímatelná. Pro přepravu přívěsů s malou nosností.

Není třeba se snažit šetřit peníze a kupovat tažné zařízení s nižší nosností. Použití takového produktu může vést k deformaci nebo zničení konstrukce karoserie s následnou opravou. Vhodné tažné zařízení si můžete zakoupit ve specializovaných prodejnách, kde vám specialisté poskytnou veškeré potřebné rady. Také vás pošlou do specializovaného autoservisu pro rychlou a kvalitní montáž.

Instalace certifikovaného tažného zařízení na VAZ 2107

Instalaci může provést i majitel vozu sám. To však může během provozu vést k deformaci prvků karoserie. Využitím pomoci licencovaných odborníků s potřebným nářadím a dovednostmi lze předejít negativním důsledkům.

Pro instalační práce budete potřebovat:

• vrtačka;
• sada vrtáků různých průměrů;
• sada klíčů;
• kleště.

Instalace tažného zařízení na VAZ 2107 zahrnuje provedení následujících kroků:

• Zajeďte vozidlem do inspekční jámy;
• Připevněte tažné zařízení zespodu ke spodní části vozu;
• Konce příčníku zajistěte pomocí šroubů a podložek v montážních držácích nárazníku nebo v tažných okech;
• Křídou označte místa pro vrtání otvorů pro upevnění konzol podélného nosníku;
• Vyvrtejte technologické otvory a ošetřete je antikorozní směsí;
• Upevněte konzoly podélného nosníku pomocí šroubů, podložek a matic a výztužných desek;
• Zkontrolujte utažení všech šroubů;
• Zkontrolujte, zda konstrukce tažného zařízení nebrání provozu systémů a mechanismů vozidla.

Připojení zásuvky tažného zařízení k elektroinstalaci vozu VAZ 2107

Základní sada tažného zařízení neobsahuje balíček elektrické výbavy. Musí být zakoupen samostatně.

Těleso zásuvky je připevněno ke speciálnímu držáku na tažném zařízení. Musí být utěsněno. Kontakty zásuvky jsou pevně zapuštěny do objímek. Nezapomeňte zkontrolovat stav všech závitových spojů na této sadě.

Doporučuje se připojit kabelový svazek tažného zařízení v zadní svítilně, přes zavazadlový prostor. Po dokončení práce je nutné provést kontrolu chyb v zapojení.

U VAZ 2107 se nejčastěji používají sedmipinové (7pinové) konektory evropského typu (RF).

1. Umístěte kabeláž tažného zařízení do vlnité trubky;
2. Odpojte svorky autobaterie;
3. Sejměte rohož z podlahy zavazadlového prostoru;
4. V gumové zátce podlahy zavazadlového prostoru vyvrtejte otvor a protáhněte jím kabely tažného zařízení;
5. Připojte vodiče z konektorů tažného zařízení k vodičům standardního zapojení VAZ 2107;
6. Kontakty se spojují pájením nebo pomocí krimpovacích svorek;
7. Připevněte postroj k tělu pomocí izolační pásky nebo plastových stahovacích pásek;
8. Aby se předešlo chybám v provozu elektrického zapojení vozidla, doporučuje se zapojit do obvodu zařízení Smart Connect pro přizpůsobování;
9. Otestujte nová připojení. Vraťte kryt na podlahu zavazadlového prostoru.

Pokud mají zástrčka přívěsu a zásuvka tažného zařízení odlišný počet kontaktů, existují adaptéry 7/13 nebo 13/7.

Věnujte pozornost kvalitě stávajících pojistek, protože s připojením přívěsu se zvýší zatížení elektrického vedení vozidla. Přívěs má vlastní optická zařízení:

• Parkovací světla.
• Brzdová světla.
• Blinkry.
• Lampy pro osvětlení registrační značky.
• Mlhová světla.
• Zpětné světlo.

Je nutné zaregistrovat tažné zařízení na VAZ 2107

Výrobce předpokládá, že přívěs lze přepravovat vozidlem VAZ 2107 (Návod k obsluze, část „Údaje z pasu“), takže majitel vozu může instalovat další vybavení bez registrace.

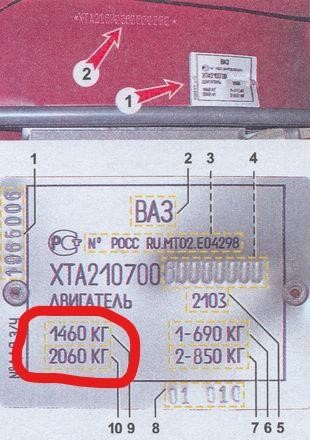

Štítek s údaji o pasu vozidla se nachází na spodní polici skříně vzduchovodu.

První číslice je celková přípustná hmotnost vozidla, druhá je přípustná hmotnost s přívěsem.

Kombinací výše uvedeného chápeme, že stačí splnit dvě podmínky, za kterých tažné zařízení nemusí být registrováno u Státního inspektorátu bezpečnosti silničního provozu:

• Instalace TSU se provádí během sériové výroby v závodě. Pro VAZ 2107 to není relevantní.
• Výrobce v provozní dokumentaci stanovil možnost instalace tažného zařízení. Na tažném zařízení je vyžadován cestovní pas a osvědčení.

Požadavky dopravní policie na tažná zařízení v roce 2021

Nové požadavky na registraci změn (tuningu) provedených v konstrukci vozidel vstoupily v platnost 1. července 2021. Inovace negují pochybné výhody používání domácích tažných zařízení. Pokud jde o tažná zařízení, platí pouze necertifikovaná tažná zařízení. Přítomnost takové TSU na vozidle VAZ 2107 bude mít za následek správní trest. Aby se tomu řidič vyhnul, bude muset podstoupit certifikační postup v akreditované laboratoři (za poplatek) nebo alternativně demontovat konstrukci z karoserie.

O registraci tažného zařízení, jehož montáž výrobce nestanoví

Pokud je na vozidle nainstalováno tažné zařízení, ale neexistuje k němu žádná dokumentace, postup řidiče je následující:

• Pokud existuje označení, kontaktujte uvedeného výrobce a požádejte ho o zaslání dokumentů k produktu;
• Pokud není možné určit značku tažného zařízení, domluvte si schůzku s místním oddělením dopravní policie, abyste koordinovali změny v konstrukci vozidla;
• Vyplnit a podat žádost o předběžné posouzení stávajícího produktu;
• V případě kladného rozhodnutí obdržíte certifikát s výsledky vyšetření provedeného v akreditované laboratoři;
• Absolvovat technickou kontrolu vozidla;
• Zaplatit státní poplatky;
• Znovu zaregistrujte osvědčení o registraci vozidla (do sloupce „zvláštní poznámky“ je nutné uvést poznámku o instalaci tažného zařízení).

Pro získání certifikátu musíte předložit následující dokumenty:

• certifikáty zařízení;
• vyplněná zpráva o předběžném vyšetření;
• protokol posouzení technické bezpečnosti;
• žádost o povolení k provedení změn v návrhu (s poznámkou o kladném rozhodnutí);
• potvrzení o zaplacení státních poplatků;
• diagnostická karta;
• Osvědčení o registraci vozidla a technický průkaz vozidla;
• doklad potvrzující totožnost majitele vozidla (občanský pas).

Toto osvědčení musí být předloženo společně s řidičským průkazem a technickým průkazem.

Pokud je zřejmé, že tažné zařízení je zjevně domácí výroby (přivařené k karoserii, upevněné na neurčeném místě, nestandardní velikosti atd.), je lepší se takového produktu zbavit svépomocí.

Pokuta za porušení předpisů při instalaci tažného zařízení

Kodex správních deliktů Ruské federace (článek 12.5) stanoví okamžiky, kdy bude pokuta uložena:

1. Zařízení není registrováno.
2. Design narušuje identifikaci státní registrační značky.
3. Vozidlo je řízeno s nainstalovaným tažným zařízením, ale bez přívěsu.

Konstrukce musí být při pohybu složena. Špička výrobku nesmí výrazně přesahovat rozměry nárazníku.

V případě zjištění jednoho z porušení má dopravní policista právo uložit pokutu ve výši 500 rublů. Opakované porušení – pokuta ve výši 5 tisíc rublů. Uplatňuje se odebrání řidičského průkazu na dobu 1 až 3 měsíců. Nedodržení příkazu k odstranění porušení bude mít za následek zrušení registrace vozidla.

Aby se zkrátila doba strávená jednáním s inspektorem dopravní policie, doporučuje se mít v přihrádce v palubní desce návod k obsluze vozu VAZ 2107 a dokumenty k tažnému zařízení. Zásady pojištění motorových vozidel musí obsahovat poznámku o povoleném použití vozu s přívěsem.
