Připojení termostatu pro podlahové vytápění

Nejdůležitějším momentem při instalaci vyhřívané podlahy je připojení vytápěných podlah k termostatu. Tento elektrický spotřebič udržuje stálou komfortní teplotu v obývacím pokoji a spotřebovává minimální množství elektřiny.

Vlastnosti

Termostat je určen ke stabilizaci indikátorů teploty, automatickému připojení a vypínání topných zařízení. Elektrický spotřebič odebírá údaje z teplotního čidla a po dosažení požadované teploty automaticky vypne elektrické napájení. I v této době je spotřebič aktivní a nadále automaticky reguluje teplotu. Při poklesu teploty regulátor obnoví svou činnost.

Druhy a principy činnosti

Termostaty různých topných mechanismů mají různé automatické ovládací mechanismy.

Pro vodní podlahy:

1. Dvoucestný ventil.
2. Třícestný ventil.

Zvláštností jeho provozu je fyzikální omezení vstupu vroucí vody do ohřívacího mechanismu. Tím je zajištěn požadovaný objem vody při požadované teplotě.

Typy termostatů:

• Digitální. Obsluha je podobná elektronicko-mechanickému termostatu. Charakteristickým rysem je možnost nastavení teplotního režimu v elektrickém senzoru. Elektrický mechanismus je vybaven dotykovým panelem, na kterém se zobrazují informace.

• Elektronicko-mechanické. Jde o zařízení, jehož princip fungování je podobný jako u žehličky. Regulace teploty probíhá otáčením kolečka. Otáčením jedním směrem se teplota zvyšuje, otáčením druhým směrem klesá. Teplotní režim je možné určit pouze vlastní intuicí. Jedinou výhodou takového termostatu je jeho nízká cena a snadná instalace.

• Programovatelný. Tento typ zařízení demonstruje chytrý elektrický mechanismus. Schopnost vypnout a zapnout topný systém při dané teplotě. Je také možné zapnout zařízení v nastavený čas. Všechny teplotní režimy jsou zobrazeny na ovládacím panelu.

V závislosti na počtu regulačních kanálů je termostat:

• Dvouzónový, který funguje současně ve dvou oblastech topného systému.
• Jednokanálový – zpracování speciálního signálu z jednoho snímače.

Podle způsobu montáže:

• Vnitřní (vestavěné).
• Externí (dálkové, režijní).

V současné době se vyrábí mnoho druhů vyhřívaných podlah s topnými prvky, nejběžnější z nich jsou:

• Odporový kabel. Existují dvoujádrové a jednojádrové.

• Kabel se samonastavovací funkcí.

• Termomat (představuje dvouvrstvé plátno, uvnitř kterého jsou utěsněny topné mechanismy).

• Film (infračervený). Základním základem pro takové vytápění jsou uhlíkové a uhlíkové tyče.

Schéma zapojení

Termostat se montuje do zdi poblíž zásuvky nebo vypínače. Do připraveného trychtýře ve zdi je instalována montážní krabice pro termostat, na kterou se připojí elektrické vodiče (nula a fáze) zdroje a teplotního čidla. Dále je připojen termostat.

Mechanismus termostatu má boční zásuvky, do kterých se připojují elektrické rozvody (220 V), teplotní čidlo a topné těleso.

Znalost barev drátů je důležitá:

• Bílá – L-fáze.
• Modrá – N nula.
• Žlutozelený vodič je uzemněn.

Schéma zapojení:

1. Elektrické vodiče (napětí 220V) jsou připojeny ke konektorům 1 a 2. Na 1 je připojen modrý vodič a na 2 bílý vodič.
2. Vodiče topného elektrického kabelu jsou vedeny do zásuvek 3 a 4: č. 3 – vodič N, č. 4 – vodič L.
3. Vodiče teplotního čidla jsou připojeny ke kolíkům 6 a 7, bez ohledu na polaritu.
4. Funkční kontrola. Chcete-li to provést, připojte napájecí zdroj, nastavte teplotu na zařízení na minimum a připojte systém topných těles (obvykle pomocí speciální rukojeti nebo tlačítka). Dále nastavte maximální teplotu. Správnou činnost termostatu signalizuje cvaknutí, které upozorňuje na elektrický zkrat.

Schémata zapojení se liší a mohou se lišit, proto výrobci očíslují všechny elektrické kontakty pro správné zapojení.

Pokyny pro připojení teplovodní podlahy:

• Nejprve nainstalujte teplotní čidlo. Doporučuje se instalovat teplotní čidlo v blízkosti termostatu.
• Servopohon namontujte v provedení topné podlahy. Tento elektromechanismus je navržen tak, aby automaticky reguloval tlak vody procházející do okruhů.
• Připojte stávající elektrické vodiče do jednoho okruhu.
• Seřiďte topná tělesa mechanismu.
• Po dokončení instalace se musíte připojit k síti a zkontrolovat funkčnost celého systému. Po dobu 90-120 minut měřte teplotní podmínky běžným teploměrem v oblasti, kde je umístěno čidlo. Ukazatelem správné činnosti je úplné odstranění odchylek odečtů.

V tomto případě termostat řídí teplotu vzduchu, nikoli ohřev povlaku.

Připojení termostatu k dvouvodičovému kabelu. Dvoužilový kabelový systém pod ochrannou vrstvou se skládá ze dvou vodičů s proudem. Snadno se instaluje, protože připojení je provedeno pomocí jediného vodiče, na rozdíl od jednožilového elektrického kabelu.

Schéma zapojení ukazuje, že ve dvoužilovém elektrickém kabelu jsou v kontaktu 3 elektrické vodiče: hnědý a modrý jsou proudové, žlutozelený je uzemnění. Fáze je připojena ke konektoru 3, elektrický kontakt 4 je připojen k nule (modrý) a kontakt 5 je uzemněn (zelený).

Připojení jednožilového kabelu. Konstrukce jednožilového kabelu se skládá z jednoho elektrického vodiče s proudem (bílý). Druhý zelený vodič je určen pro uzemnění PE stínění. Bílé vodiče jsou připojeny k elektrickým kontaktům termostatu č. 3 a č. 4 a zelené vodiče jsou připojeny k č. 5.

Připojení teplých rohoží se téměř neliší od procesu kabelového vytápění.

Podívejme se na rozdíly:

• Pro instalaci teplotního čidla je na povrchu rohože vytvořeno vybrání. Konstrukce je připojena k síti pomocí měděných vodičů umístěných podél okrajů topných rohoží.
• Filmový povlak je možné řezat podél obrysů. Na zadní straně fólie jsou elektrické vodiče izolovány a na přední straně jsou ponechány otevřené pro připojení k elektrickým vodičům. Filmové pásy jsou položeny paralelně k sobě a navzájem spojeny.

Jak se správně připojit vlastními rukama?

Chcete-li správně připojit termostat k vyhřívané podlaze vlastními rukama, musíte přísně dodržovat doporučení pro instalaci:

1. Umístěte montážní krabici do připravené kapsy a připojte napájecí kabel.
2. Teplotní čidlo musí být zasunuto do otvoru v instalační misce.
3. Vedením elektrických vodičů aktivujte třícestný ventil nebo topné kabely.
4. Pomocí pokynů pro tepelné zařízení připojte zátěž a teplotní zařízení.
5. Dále je napájecí kabel připojen ke vstupním elektrickým svorkám termostatu.
6. Je přivedeno napájení a zapnuto topení. Pro řízení vytápění podlahy je teplotní režim nastaven na 26-28 stupňů. Pokud je snímač umístěn ve stěně, používá se teplota 20-22 stupňů.

Po všech instalačních pracích je nutné vyzkoušet provoz systémů. Oblasti s nerovnoměrným ohřevem jsou odpojeny od sítě a testovány na odolnost. Zjištěné problémy jsou odstraněny a funkčnost systému vytápěné podlahy je obnovena. Správnost instalovaného systému je dána získáním požadovaného klimatu v několika fázích zapnutí/vypnutí topných těles.

Instalace a konfigurace

Ovládání a nastavení termostatu elektrického podlahového vytápění je následující:

• Když je termostat připojen k obecné síti a je stisknuto tlačítko „0“, napájení zařízení se zapne.
• Regulace teploty se u většiny modelů provádí pomocí kláves „^“ a „V“.
• Po nastavení teploty se rozsvítí indikátor Set.
• Požadovaný výsledek stavu nastavené teploty je indikován indikátorem Run.
• Odpojení od elektrického napájení se provádí pomocí tlačítka ON/OFF.

Řízení teploty vodou vyhřívaných podlah

Nejběžnějším způsobem připojení mechanismu ohřevu vody je použití rozdělovače. Konce dvou trubek jsou připojeny k mechanismu: jedna k přívodnímu hřebenu, druhá k vratnému hřebenu. Každý okruh přijímá chladivo stejné teploty. Tato metoda není příliš praktická, protože je třeba určit teplotu vzduchu na základě vlastních pocitů.

Pro zjednodušení práce jsou na vstupu instalovány průtokoměry, které pomáhají korigovat teplotní normu. V tomto případě se ovládání provádí také ručně. Termostaty jsou určeny k automatickému ovládání zařízení a serva hrají roli vykonavatele.

Pro velkou topnou plochu a rozsáhlou topnou síť je lepší instalovat termostaty se servopohony. Servopohony jsou umístěny v každém obvodu na hřebenu automatického přívodu chladicí kapaliny. Úkolem servopohonu je automaticky zadat příkaz ke snížení a doplnění objemu chladicí kapaliny. Termostaty jsou umístěny v každé jednotlivé místnosti, kde je tento typ vytápění k dispozici. Jsou propojeny se servy, které přijímají speciální řídicí signály.

Ovladače kontrolují jak teplotu podlahy, tak teplotu klimatu a jsou také vybaveny funkcí programování. Je nutné kontrolovat a regulovat teplotu, pokud je taková podlaha používána jako hlavní zdroj vytápění. Jsou vyrobeny modely, které sledují 2 koeficienty najednou. Primární informací jsou v tomto případě údaje o stavu vzdušného prostoru a teplota podlahy je reprezentována sekundárním ukazatelem.

Regulátor vyhřívané podlahy funguje následovně: požadovanou teplotu lze naprogramovat na panelu mechanismu. Pokud dojde k odchylce byť jen o 1 stupeň v libovolném směru, je vyslán signál do servomotorů, podle kterého se průtok chladicí kapaliny zvyšuje nebo snižuje. Po nějaké době se teplotní situace vrátí do normálního stavu.

Automatizované ovládání ukazatelů teploty výrazně zjednodušuje ovládání vodních staveb. V tomto případě není nutné ručně nastavovat hřeben a mechanické ventily.

Instalace teplovodního podlahového teplotního čidla. Elektrická čidla jsou umístěna především uvnitř termostatu.

Pokyny pro instalaci termostatu:

• V blízkosti by neměly být žádné jiné zdroje vytápění.
• Vystavení krytu slunečnímu záření je přísně zakázáno.

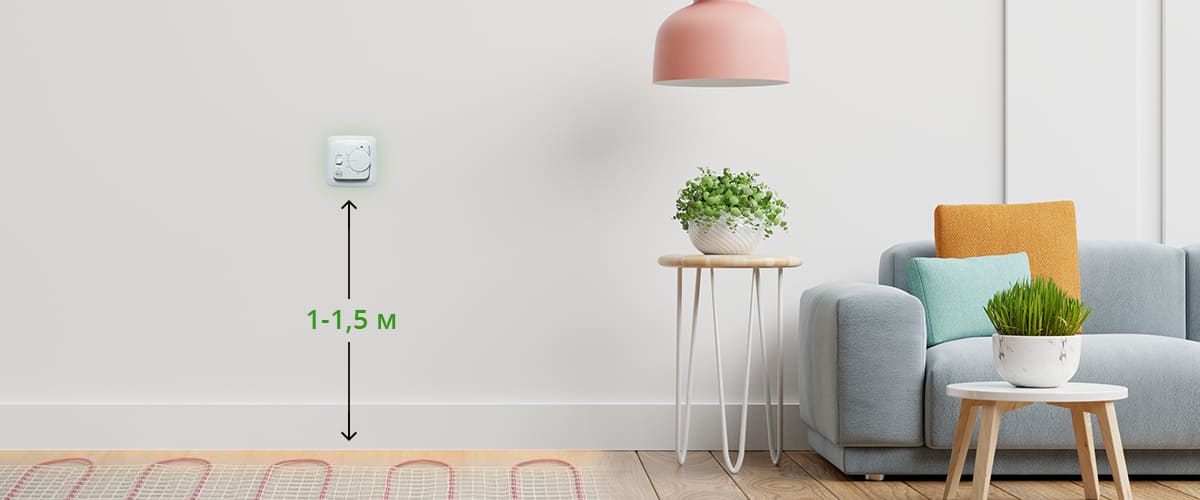

• Termostat lze instalovat ve výšce 100-150 cm od podlahové krytiny.

Měřiče teploty jsou převážně externí. Tento elektrický mechanismus je připevněn k okraji dlouhého kabelu. Tento elektrický spotřebič musí být instalován v podlaze, požadovaná mezera mezi stěnou a spotřebičem je minimálně 50 cm Je umístěn ve stejné vzdálenosti od blízkých potrubí chladicí kapaliny. Druhý konec je přiveden k regulátoru a připojen k odpovídajícím elektrickým svorkám.

Instalace tepelného zařízení musí být provedena před nalitím potěru. Pro další výměnu musí být umístěn ve vlnitém rukávu. Okraj vlnité manžety, který se nachází v potěru, musí být izolován. Druhá hrana zapadá do drážky na stěně a dosedá na skříňku termostatu. Tato instalace je poměrně náročná na práci, ale umožňuje snadnou výměnu vadného snímače.

Výrobci

Mezi nejoblíbenější společnosti specializující se na tento typ produktů patří:

• Společnost „Teplolux“ je dnes velmi známá díky vysoké kvalitě svých výrobků. Je možné jednoduše nainstalovat systém a nastavit mechanismus ručně. Jedinou nevýhodou této značky jsou vysoké náklady na materiály.
• Pokud se zaměříte na optimální poměr ceny a kvality, světoznámá značka Grand Meyer bude vynikajícím příkladem.
• Energetické termostaty si získaly velkou oblibu díky svému designu, který má LCD displej. Tyto elektrospotřebiče perfektně spolupracují s různými vyhřívanými podlahami, čímž šetří náklady.

Poradenství odborníků

Elektroinstalační práce musí být prováděny v souladu s bezpečnostními předpisy. Pokud jsou tato pravidla zanedbána, existuje vysoké riziko nepříznivých následků.

Doporučení:

• Elektrické práce se provádějí pouze v místnosti bez proudu. Pokud je možné požadovanou linku odpojit, je lepší ji odpojit od napájení.
• Připojení zařízení je možné pouze ve smontované konstrukci.
• Termostat musí být udržován v čistotě.
• Překračování parametrů výkonu a proudu udávaných výrobcem je přísně zakázáno.
• Nikdy neopravujte regulátor bez speciálních dovedností.
• Pokud jsou staré elektrické rozvody, bude bezpečnější instalovat samostatnou linku pro připojení vyhřívané podlahy, která je specializovaná na automatizaci.
• Nejlepší možností pro regulaci teploty je instalace samostatných termostatů v každé místnosti.

Chcete-li se dozvědět, jak připojit vyhřívanou podlahu, podívejte se na následující video.

Systémy elektrického podlahového vytápění jsou každým rokem populárnější díky svému komfortu, kompaktnosti, nenáročnosti na údržbu a jednoduché instalaci. Hlavní nevýhodou však zůstává poměrně vysoká spotřeba energie, kterou lze v případě připojení termostatu snížit až o 70 %. Kromě úspory peněz poskytuje účinnou ochranu systému před přehřátím nastavením teplotního limitu. To prodlužuje životnost rohože, kabelu nebo IR fólie tím, že pracuje normálně, spíše než na maximální kapacitu.

Co je termostat?

Zařízení je kompaktní plastová krabička, nejčastěji montovaná na stěnu. Přední panel obsahuje tlačítka, ovládací páčky a LCD displej, pokud je součástí. Uvnitř je blok se svorkami, přes který je termostat vytápěné podlahy připojen k topnému systému a místnímu napájení.

Také provoz zařízení vyžaduje přítomnost vestavěného vzduchového nebo vzdáleného podlahového senzoru. V prvním případě se měří teplota v místnosti, ve druhém – stupeň ohřevu samotného systému. Někdy jsou součástí balení oba snímače pro zvýšení přesnosti měření.

Bez ohledu na typ mají termostaty pro vytápěné podlahy přibližně stejný princip fungování. Uživatel si na ovládacím panelu nastaví komfortní úroveň vytápění. Pokud je vyšší než skutečná teplota v místnosti, zařízení uzavře elektrický obvod a topení začne fungovat. Jakmile je dosaženo nastavené hodnoty, kontakty se otevřou a zařízení se vypne. Správný provoz topení závisí na způsobu připojení termostatu a správného připojení kontaktů a vodičů.

Zařízení používá citlivý prvek jako indikátor zapnutí/vypnutí:

• bimetalová deska a měchy naplněné plynem nebo kapalinou. Používají se v nejjednodušších mechanických modelech a nejsou vysoce přesné;
• elektronický mikroobvod. Nejpřesnější přístroj, pracující s odchylkou do 0,5 C. Je vybaven digitálními termostaty.

Konstrukce nejmodernějších programovatelných modelů obsahuje časovač nezbytný pro nastavení denních a týdenních provozních režimů.

Instalace a připojení termostatu

Pro zajištění správné instalace a uvedení do provozu jsou ke každému certifikovanému produktu přiloženy pokyny pro termostat podlahového vytápění. Pokud přísně dodržujete její doporučení, můžete zařízení připojit a nakonfigurovat bez účasti specialisty třetí strany.

Prvním krokem je instalace snímače teploty podlahy. Je umístěn v těsné blízkosti topného tělesa: pod IR fólií nebo mezi závity elektrického kabelu. Vzdálenost od stěny by měla být asi 1 m.

K ochraně citlivého snímače před agresivním prostředím lepidla, betonového potěru a také před mechanickým poškozením je použita vlnitá trubka o průměru 16 mm. Obvykle je dodáván s topným systémem. Jeden její konec zůstává otevřený, druhý je tlumený. Správné připojení podlahového vytápěného termostatu vyžaduje možnost kdykoli vyjmout čidlo zpod krytiny bez jeho demontáže.

Instalace termostatu se provádí v závěrečné fázi práce na organizaci povrchového vytápění. Pouzdro musí být nejprve demontováno odstraněním ovládacího panelu. Pro upevnění horní a spodní části je termostat pro vytápěné podlahy vybaven šroubem, který lze odšroubovat, nebo západkami, které lze ohnout šroubovákem. V této fázi je důležité nepoškodit kryt.

V závislosti na modelu zařízení jej lze umístit na zeď různými způsoby:

• na povrchu. Přisazený termostat pro podlahové vytápění se snáze připojuje, protože není potřeba dělat prohlubeň ve zdi. Tělo je upevněno na svém povrchu;
• v podrozetové desce. V tomto případě instalace zahrnuje vyhloubení vybrání o průměru přibližně 65 mm. V něm je umístěna spodní část pouzdra jako elektrická zásuvka. Po dokončení instalace přední panel zapadne na místo nahoře. Díky tomu těleso prakticky splyne s povrchem stěny.

Před zahájením instalace se také musíte rozhodnout o typu připojení:

1. Přes kabel se zástrčkou. Zjednodušený způsob připojení ovladače vyhřívané podlahy. Na svorky zařízení se připojí kabel se zástrčkou, který se následně zasune do zásuvky.
2. Prostřednictvím vlastní elektroinstalace. Složitější, ale spolehlivější metoda. Jedná se o připojení třížilového drátu procházejícího stěnou k umístění zařízení. Jeho konce jsou vytaženy přibližně o 5 cm a odizolovány pro snadné upevnění na svorkách.

Výběr místa pro montáž termostatu

Ta do značné míry určuje přesnost zařízení. Podle pokynů by měl být termostat pro vyhřívanou podlahu umístěn na stěně ve výšce přibližně 1-1,5 m, což je výhodné z hlediska provozu a ochrany krytu před negativními vlivy. Je důležité, aby zařízení nebylo vystaveno stříkající vodě, která by mohla způsobit zkrat. Je také nutné chránit jej před mechanickým poškozením v důsledku vnějších vlivů, například od otevíracích dveří.

Při výběru umístění stojí za zvážení, že termostat pro vyhřívanou podlahu by měl být umístěn mimo:

• Přímé sluneční světlo;
• pracovní verze;
• generátory tepla a EM záření.

Výše uvedené faktory mohou ovlivnit přesnost měření, zejména pokud je teplotní senzor zabudován do krytu.

Termostat pro vytápěné podlahy, upevněný na DIN lištu, se instaluje přímo na rozvodný panel dle návodu. Někteří výrobci nabízejí i bezdrátová zařízení. Nejsou nástěnné, ale jsou určeny k instalaci na stůl, polici atd. Takové modely mají obvykle stylový design těla. Chcete-li je umístit, musíte vybrat místa mimo okna, dveře, radiátory nebo jiná topná zařízení.

Připojení dvouvodičového kabelu k termostatu

V této fázi potřebujete návod k termostatu pro vytápěnou podlahu, který vždy obsahuje podrobné schéma zapojení, duplikované na svorkovnici zařízení. Obvykle se implementuje následovně:

1. Dva vodiče teplotního čidla se připojí na svorky označené NTC a čísla 1 a 2 bez dodržení polarity.
2. Vlastní elektrická síť je připojena na kontakty 5 a 6. V tomto případě je modrý nebo azurový vodič (nula) připojen ke svorce označené N, černý, červený nebo hnědý (fáze) – na symbol L.
3. Kontakty 3 a 4 jsou připojeny k napájecímu kabelu topného systému. Podobně je modrý neutrální vodič připojen ke konektoru označenému N a červený nebo černý fázový vodič je připojen k L.

Vzhledem k tomu, že je snazší připojit vyhřívaný podlahový termostat k dvouvodičovému kabelu, tento obvod se používá častěji. Zařízení se dvěma vodiči je velmi žádané. Za prvé, je spolehlivější a odolnější. Za druhé, pouze jeden konec systému je připojen k termostatu. Druhý není potřeba tahat přes celou místnost, je prostě tlumený.

Také návrh moderních topných systémů zahrnuje uzemnění (žlutý nebo zelený vodič). K místní síti se připojuje přes samostatný terminál a obchází regulátor. Pokud je dům starý a nemá zemnící vodič, připojí se na svorku označenou N a číslem 5 příslušný vodič topného kabelu.

Připojení jednožilového kabelu

Zvláštností takových systémů je, že oba konce vodiče musí být připojeny k řídicímu modulu. To vytváří určité nepříjemnosti spojené s řezáním dalších kanálů v podlaze a stěně. Samotný algoritmus pro připojení termostatu k vytápěné podlaze se prakticky neliší od schématu uvedeného v předchozí části.

Jediný rozdíl je v bodě 3, což je způsobeno přítomností pouze jednoho vodiče v konstrukci kabelu. Oba konce, obvykle bílé, jsou připevněny ke svorkám 3 a 4 v libovolném pořadí, bez ohledu na fázi a nulu. Uzemnění probíhá stejným způsobem jako u dvoužilového kabelu na pin 5 nebo přes samostatnou svorku.
