Proč je v topném systému vzduch hlavní důvody Hlavní expert na vodu
Odkud se v topném systému bere vzduch? Vzduch je v topném systému přítomen od okamžiku jeho spuštění. Hromadí se v potrubí, radiátorech a dalších prvcích systému.
V systému jsou dva druhy vzduchu:
— Vzduch odváděný při plnění jednotky se odvádí pomocí automatických nebo manuálních odvzdušňovacích otvorů.
— Vzduch rozpuštěný ve vodě — během provozu systému se sráží ve formě mikrobublin, což vyžaduje použití odlučovače vzduchu, protože klasické odvzdušňovací otvory jsou nedostatečné.
Nesprávná konstrukce nebo instalace odvzdušňovacích otvorů může vést k zachycení vzduchu v systému.
Větrací otvory by měly být umístěny v místech, kde se může hromadit vzduch, jako například:
— horní části stoupacích trámů,
— nejvyšší body radiátorů,
– všechna místa v instalaci, kde se může hromadit vzduch.
Odvzdušňovače by měly být instalovány na přívodním potrubí, bezprostředně za zdrojem tepla, kde se vytváří největší množství mikrobublin.
Je třeba mít na paměti, že ani správné umístění větracích prvků a správné naplnění systému zcela neodstraní problém se vzduchem v instalaci. Může do systému pronikat i během jeho provozu.

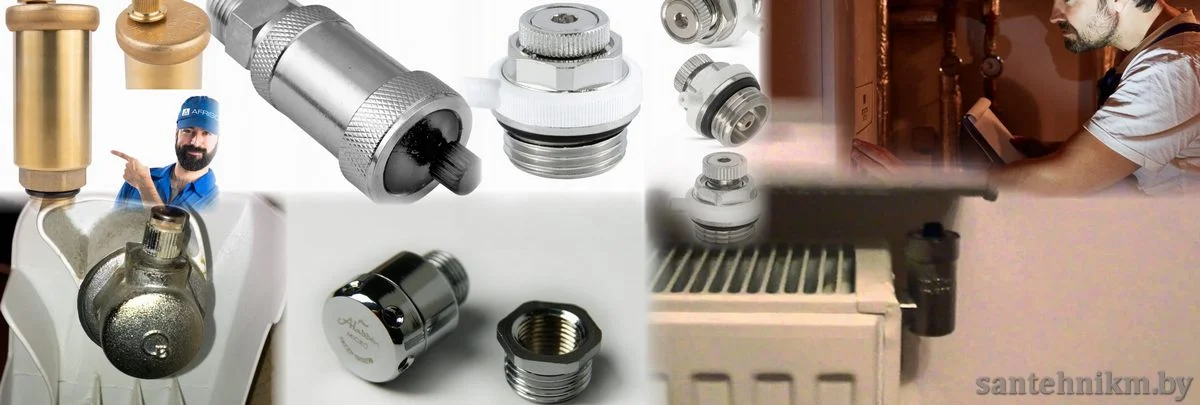

Důvody pro vzhled vzduchu v topném systému
Práce pod negativním tlakem
Vzduch může do systému vniknout přes odvzdušňovací otvory, těsnění a armatury, které pracují pod podtlakem, například pokud je odvzdušňovací otvor instalován příliš blízko sací strany oběhového čerpadla.
Difúze materiálem potrubí
V polyetylenových trubkách může vzduch pronikat skrz stěny. Doporučuje se použít trubky s antidifuzní bariérou nebo vícevrstvé trubky s hliníkovou vložkou, které účinně blokují pronikání vzduchu.
Uvolňování rozpuštěného vzduchu při ohřevu vody
Při ohřevu vody se vzduch rozpuštěný v kapalině sráží ve formě mikrobublin. V topných systémech se mohou hromadit na kritických místech, což může narušit provoz systému.

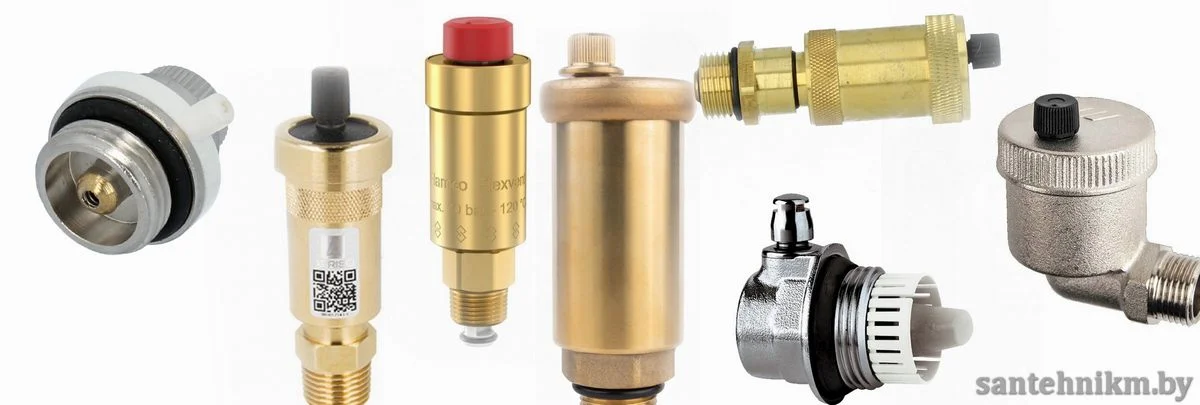

Důsledky vniknutí vzduchu do topného systému
Nedostatečná výměna tepla a omezený průtok
Vzduch má nižší tepelnou vodivost než voda, takže jeho přítomnost v radiátorech a výměnících tepla snižuje účinnost systému. To může vést ke zvýšeným provozním nákladům a snížení tepelné pohody. V extrémních případech mohou vzduchové bubliny zcela zablokovat tok chladicí kapaliny.
Hluk v potrubí
Správně fungující instalace by měla být tichá. Pokud voda obsahuje mikrobublinky vzduchu, může to způsobovat hluk, zejména v radiátorech a termostatických ventilech.
Koroze
Vzduch obsahuje kyslík, který reaguje s kovovými částmi instalace a způsobuje korozi. To může vést k netěsnostem a také k usazování oxidu železa (magnetitu), což negativně ovlivňuje účinnost čerpadel a výměníků tepla.
Jak zabránit vniknutí vzduchu do instalace?
Pro efektivní odstranění vzduchu ze systému je nutné použít vhodné prvky:
1. Automatické větrací otvory
Měly by být instalovány na stoupačkách a na místech, kde se může hromadit vzduch.
2. Odvzdušňovací otvory chladiče
K dispozici v manuální a automatické verzi. U manuální verze odšroubujte rukojeť, dokud nezačne vytékat voda.
3. Odvzdušňovače
Odvzdušňovací ventily jsou namontovány na přívodním potrubí a fungují tak, že zpomalují tok vody, což umožňuje shromažďování mikrobublin a jejich únik přes odvzdušňovací ventil.

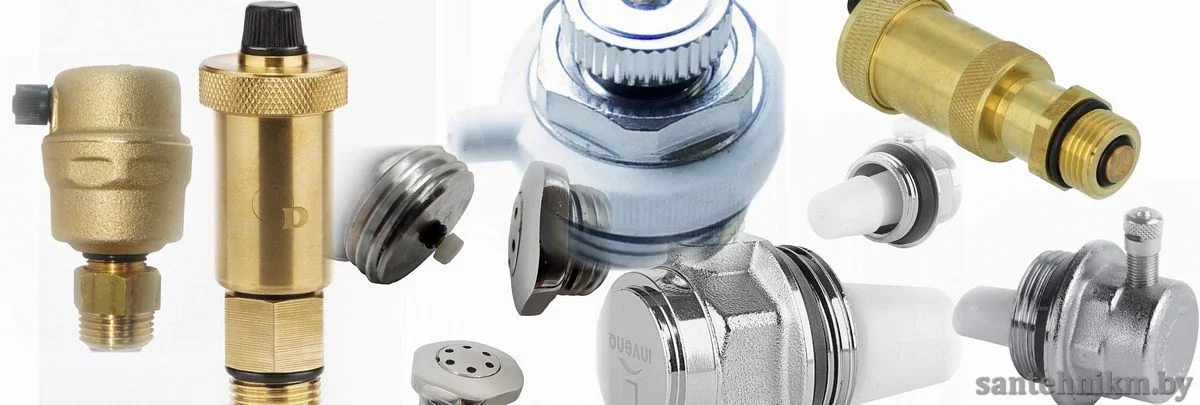

Jak vybrat správný odlučovač vzduchu?
Při výběru separátoru byste měli věnovat pozornost:
– Účinnost odstraňování vzduchu – kvalitní jednotky odstraní většinu vzduchu přibližně za 25 pracovních cyklů.
— Maximální doporučený průtok – technická dokumentace musí obsahovat informace o přípustném průtoku pro daný průměr.
— Způsob instalace – separátor může být navržen pro horizontální, vertikální nebo obě instalace.
— Vnitřní konstrukce – ovlivňuje účinnost zařízení.
— Snadná údržba – přístup k vnitřním součástem by měl být možný bez nutnosti demontáže.
Vzduch v systémech ústředního topení může výrazně snížit jejich účinnost a urychlit korozi. Abyste se těmto problémům vyhnuli, vyplatí se používat automatické odvzdušňovací ventily, odvzdušňovací ventily radiátorů a odvzdušňovače.
Správná údržba a vhodný výběr zařízení udrží instalaci v optimálním stavu po mnoho let.
Zvažme hlavní problémy spojené s nekvalitní vodou cirkulující v uzavřených topných okruzích a také systémy, které jsou nezbytné k jejich odstranění.
V topných systémech jsou hlavní problémy způsobeny především přítomností vzduchu, kalů a kontaminace, což následně vede ke vzniku koroze a usazenin vodního kamene způsobených spojením těchto prvků.
Důvody, proč je v topném systému vzduch
Pokud jde o problémy související s přítomností vzduchu, nejzřetelnějším problémem je tvorba hluku, která se projevuje v prvcích systému, kde jsou zúžená místa.
To se týká tepelných ventilů, které jsou umístěny nejblíže k terminálům (ventily radiátorů), a také úseků potrubí, kde přítomnost vzduchových bublin způsobuje zvláštní hladinu hluku ve fázi spouštění systému a také v nočním režimu.
Výskyt dalšího jevu, jehož příčina ne vždy souvisí s přítomností vzduchu v topném systému, je tepelný výkon topných zařízení.
Když je topné zařízení zcela naplněné, máme ideální přenos tepla, ale pokud se v horní části topného zařízení hromadí vzduch, přenos tepla se také snižuje.
Pokud je v systémech podlahového vytápění vzduch, dochází k výraznému snížení průtoku chladicí kapaliny oproti jmenovité hodnotě, případně k úplnému zablokování cirkulace v okruzích.
Kyslík rozpuštěný ve vodě způsobuje jevy, jako je koroze a kavitace, které jsou důsledkem hluku na ventilech, sedlech ventilů a rotorech čerpadel.
Vzduch uvnitř topných systémů je přítomen ve dvou specifických formách.
- Při plnění topného systému nebyl odstraněn vzduch
- Vzduch se nachází ve vodě v rozpuštěné formě
Při plnění topného systému chladicí kapalinou se vzduch hromadí v místech, kde se vytváří překážka cirkulace, a také v horní části stoupaček nebo v horní části topných zařízení.
Kromě vzduchu, který nebyl ze systému odstraněn během fáze plnění, je nutné vzít v úvahu vzduch přítomný ve vodě v rozpuštěné formě. Poměr, který spojuje rozpustnost vzduchu ve vodě, je regulován Henryho zákonem.
Podle tohoto zákona je množství vzduchu obsaženého v rozpuštěné formě ve vodě nepřímo úměrné teplotě a přímo úměrné tlaku.
Takže při naplnění systému tlakem 2 bary a teplotě vody 20 stupňů máme v jednom krychlovém metru vody rozpuštěno 35 standardních litrů vzduchu.
Při uvedení vody do provozních podmínek a zvýšení teploty vody z 20 stupňů na 80 stupňů při stejném tlaku dva bary máme v krychlovém metru vody rozpuštěno 18 normálních litrů vzduchu.
Nyní vidíme, že se zvýšením teploty jsme uvolnili 17 normálních litrů vody ve formě bublin.
K tomuto uvolnění dochází v místech, kde prudce stoupá teplota, obvykle k tomu dochází na tepelných výměnících kotlů, kde dochází k tvorbě mikrobublin vzduchu v důsledku oddělování rozpuštěného vzduchu.
Tvorba mikrobublin
Systémy pro separaci vzduchu se dělí na tři typy:
Manuální systémy – používá se tam, kde je nutný zásah obsluhy k odstranění vzduchu přítomného v horní části chladiče.
plovákový typ větracích otvorů – nevyžadují neustálý zásah obsluhy, protože vzduch se uvolňuje automaticky.
Odplyňovače – kombinovaný nástroj pro úplné odstranění vzduchu z topného systému
Z výše uvedených argumentů vyplývá, že použitím odplyňovacího systému eliminujeme hluk v topných systémech a prodlužujeme životnost topných zařízení.
