Než začnete studovat informace o označování, důrazně doporučujeme navštívit náš kanál v Yandex.Zen. Má již dva články na toto téma, které jsou vhodné zejména pro začátečníky. V jedné z publikací vytvořili definici a identifikovali hlavní typy svařovacího drátu a v jiné hovořili o kritériích výběru a poskytli užitečné rady při výběru materiálu pro práci. Pro začínající svářeče je zvláště důležité prostudovat základní charakteristiky svařovacího drátu, protože kvalita svaru závisí na správné volbě produktu. Všechna kritéria jsou popsána ve značení, takže možnost jeho správného dešifrování minimalizuje riziko vzniku vad během procesu svařování. Teď na to přijdeme.

První dvě písmena v označení označují účel práce:

• NE – svářečské práce.
• NP – povrchový drát.
• PP – plněný drát pro svařování bez plynu.

Před označením lze také uvést čísla popisující průměr drátu.

Dále jsou čísla ukazující % obsahu uhlíku v příslušném produktu.

Poté následuje řada písmen a číselných označení, která zobrazují procento legujících složek v drátu. Kombinace těchto písmen a číslic určuje technické parametry produktu. Pokud se číslo za písmenem nezobrazuje, znamená to, že procento látky ve výrobku je menší než 1. Níže uvádíme všechna písmenná označení:

• А – dusík. Zvyšuje pevnostní vlastnosti a odolnost spoje vůči korozním procesům.
• С – křemík. Zlepšuje čištění a dezoxidaci kovu při svařování na znečištěných površích.
• Х и Н – chrom a nikl. Jejich obsah je povinný při výrobě svařovacího drátu pro nerezové a vysokolegované oceli. Chrom vytváří ochranný oxidový film, zvyšuje pevnost a houževnatost pracovní plochy a nikl zvyšuje tažnost svaru, ale nemá téměř žádný vliv na svařitelnost.

Vysoký obsah chrómu poněkud ztěžuje svářečské práce, ale při správném dodržení pokynů pro práci s materiálem se lze vyhnout defektům svarů.

Po uvedení všech legujících složek může být také jedno nebo dvě písmena A, která označují stupeň „čistoty“ kompozice. Nejekologičtější výrobek je na konci označen dvěma písmeny A. Jeho obsah škodlivých nečistot, fosforu a síry, dosahuje méně než 0,02 %.

Na samém konci označení můžete také vidět písmena „E“ – drát pro elektrody, „O“ – poměděný drát.

Po označení je uvedena norma, podle které je výrobek vyroben.

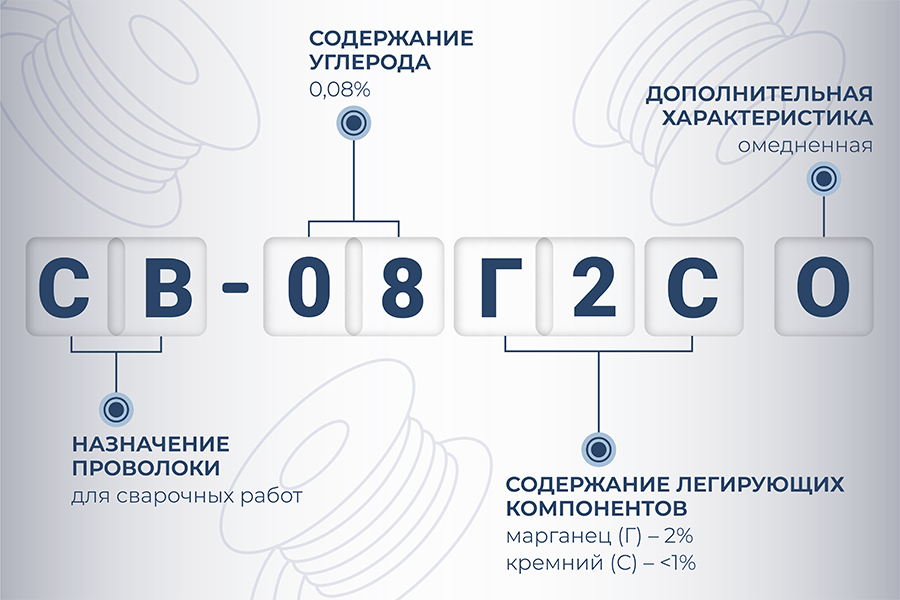

Podívejme se na příklad drátu SV-08G2S O

• SV – drát je určen pro svářečské práce.
• 0,8 – obsah uhlíku 0,08 %.
• G2 – výrobek obsahuje 2 % manganu.
• C – výrobek obsahuje 1% křemíku, protože za písmenem není žádné číslo.
• O – poměděný drát.

Takové označení můžete vidět na drátu ruské výroby, standardizovaném systémem GOST. Zahraniční výrobci ale spoléhají na americkou normu AWS (American Welding Society). V tomto případě značka produktu popisuje další vlastnosti.

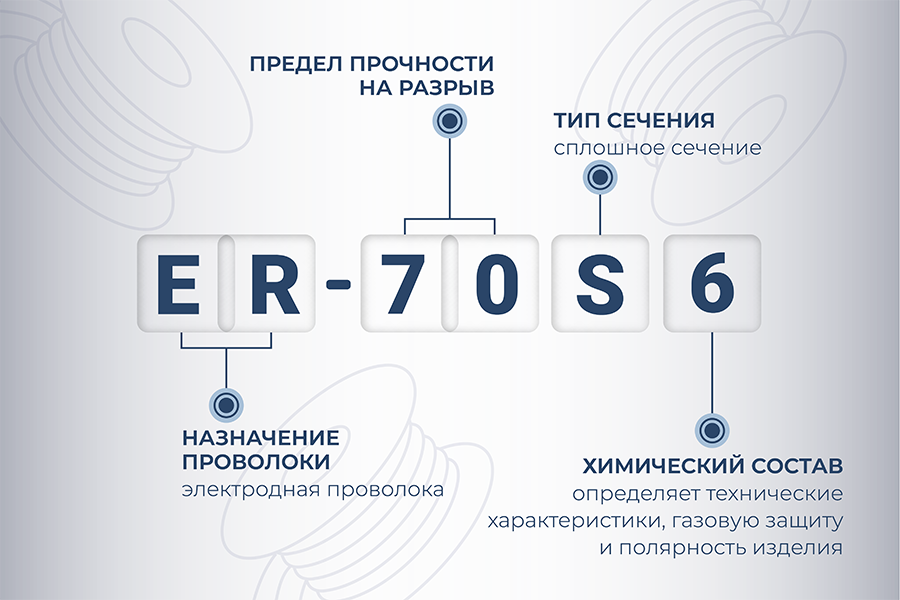

Podívejme se na příklad drátu ER70S-6

• ER – elektrodový drát (z anglického „electrode – elektroda, tyč – tyč“).
• 70 – pevnost v tahu naneseného kovu.
• S – plný drátový průřez.
• 6 – chemické složení, určující technické vlastnosti, plynová ochrana a polarita výrobku. Může být označen čísly 2,3,4,6,7 a písmenem G. Například drát značky ER70S-2 bude mít nižší obsah křemíku a manganu. Přítomnost většího procenta těchto prvků ovlivňuje pevnost švu, což v souladu s tím určuje rozsah použití svařovacího drátu

Zabývali jsme se tedy značením svařovacího drátu, jehož rozluštění se jen na první pohled zdá jako nesplnitelný úkol.

V našem internetovém obchodě najdete poměděný svařovací drát ze závodu Sudislav Welding Materials, stejný s písmenem „O“ na konci označení, a také jeho čínskou obdobu JULI. Přítomnost měděného povlaku zlepšuje technické vlastnosti výplňového materiálu snížením kontaktního odporu. Objednávku můžete zadat sami, protože naše webové stránky zobrazují aktuální ceny a dostupnost. Pokud potřebujete další rady ohledně produktů, můžete vždy kontaktovat naše manažery a požádat o pomoc tak, že napíšete na adresu [email protected] nebo vyplníte formulář pro zpětné volání.
