Pojistný ventil – zařízení a princip činnosti

Pojistné ventily jsou důležitým prvkem v potrubních systémech přepravujících různá média, jako je studená a horká voda, pára, ropa a ropné produkty, plyn a kapaliny s různými chemickými vlastnostmi.

Jejich hlavní funkcí je automatické vypouštění média ze systému, když tlak překročí stanovené limity. Tím se předchází nouzovým situacím spojeným s nadměrným tlakem a zajišťuje se bezpečnost zařízení a personálu.

Typy pojistných ventilů

Existuje několik typů pojistných ventilů, včetně pružinových a pákových modelů.

Pružinové pojistné ventily

fungují na základě pružinového mechanismu, který se otevírá při dosažení určitého tlaku. Pokud pružina neodpovídá ventilu, nemůže správně fungovat. Pokud je pružina příliš silná, ventil se otevírá s nepřijatelným nárůstem tlaku; pokud je pružina slabá, může se zavřít pouze při prudkém poklesu tlaku v systému.

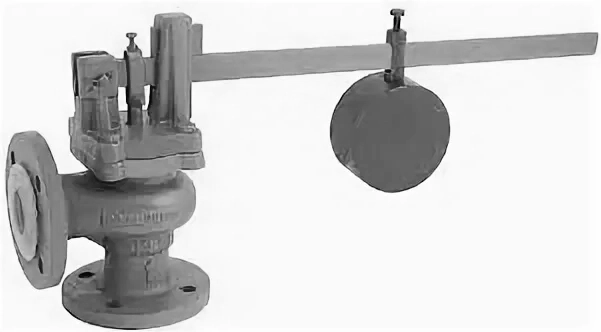

Pákové pojistné ventily

Použijte závaží k vytvoření stabilního tlaku během provozu systému. Páka je hlavním prvkem těchto ventilů, na které je závaží zavěšeno a upevněno pojistným šroubem. Otevření zařízení závisí na poloze závaží: čím dále je závaží umístěno na páce a čím větší je jeho hmotnost, tím větší tlak je potřeba k ovládání zařízení.

Magnetické pružinové pojistné ventily

Když tlak stoupá, elektromagnet přitlačí šoupátko ventilu k sedlu pomocí signálu ze senzorů. V uzavřené poloze ventilu je do elektromagnetu přivedeno napětí a ten přitlačí šoupátko k sedlu. Když tlak v systému stoupne a dosáhne prahové úrovně, automatizace vypne napětí solenoidu a pracovní médium stlačí uzavírací prvek.

Zařízení pojistného ventilu

Ventil je přímočinný pojistný ventil. Směr přívodu média je „pod šoupátkem“.

Bezpečnostní pružinový ventil skládá se z hlavních částí: těleso, víko, ventil, pružina, tyč, stavěcí šroub, mechanismus ručního uvolnění přetlaku. V případě automatického pojistného ventilu není mechanismus ručního uvolnění.

Bezpečnostní pákový ventil skládá se z následujících hlavních částí: těleso, kryt, páka, závaží, ventil, tyč

Magnetický pružinový pojistný ventil skládá se z následujících hlavních částí: těleso, kryt, páka, elektromagnet, ventil, tyč

Princip činnosti pojistného ventilu s pákovým zatížením

Pracovní médium je přiváděno pod cívku. Cívka je přitlačována k sedlu pákou přes tyč, která je k ní kloubově připevněna. Na páku jsou umístěna závaží, jejichž hmotnost a umístění na páce závisí na nastaveném pracovním tlaku. Když tlak pracovního média překročí nastavený tlak, cívka se zvedne a médium se vypustí.

Pojistný ventil s přírubovou pákou se nastavuje na požadovaný ovládací tlak pomocí závaží různých hmotností, která lze také posouvat podél páky. Zde platí pravidlo, že čím větší je hmotnost závaží a čím dále je k okraji páky, tím silnější bude účinek na ventil. V tomto případě se ventil otevře při vyšším tlaku pracovního média.

Aby se zabránilo nouzové situaci, je nutné ventil seřídit tak, aby zajistil včasné otevření pro vypuštění média. Po určení požadované polohy závaží na páce se tato závaží zajistí šrouby, což zabrání libovolnému pohybu závaží podél páky při spuštění.

Princip fungování pružinového pojistného ventilu

Montáž na potrubí se provádí pomocí přírubového spoje. V tomto případě se liší průměry a tlak vstupního a výstupního potrubí. Velikost a tlak vstupního potrubí odpovídají tlaku a jmenovité světlosti ventilu. Aby se zabránilo teplotnímu vlivu média na pružinu, je mezi těleso a víko instalována přepážka.

Pojistné pružinové ventily mají pokročilejší konstrukci než pákové ventily. Doba otevření (uvolnění) přetlaku je mnohem rychlejší. Pod ventil je přiváděno pracovní médium pod tlakem, které je silou pružiny, nastavené na předepsaný pracovní tlak, přitlačováno k sedlu. Při překročení tohoto tlaku se ventil zvedne a stlačí pružinu. Přetlak se uvolní.

Konstrukce umožňuje nucené uvolnění tlaku pro kontrolu správné funkce v provozním stavu: ruční detonační jednotka se pohybuje nahoru pomocí páky, čímž se stlačí pružina.
U pojistného ventilu bez ručního spouštění se instaluje zaslepovací krytka.

Princip fungování magnetického pružinového pojistného ventilu

Konstrukce magneticky ovládaného pojistného ventilu se liší od standardních modelů, protože obsahuje elektromagnet, který řídí polohu šoupátka. Tato zařízení mají reverzní účinek a jsou ovládána solenoidem. Existuje verze ventilu se solenoidem, který tlačí a uvolňuje šoupátko působením tlaku v opačném směru. Po odpojení napájení bude zařízení fungovat jako pružinový typ.

Při normálním tlaku v systému elektromagnet přitlačí uzavírací prvek k sedlu a uzavře ventil. Když tlak stoupne nad nastavenou prahovou hodnotu, napětí na cívce solenoidu se automaticky vypne. To vede k zatlačení ventilu zpět a jeho otevření, čímž se uvolní přebytečný tlak.

Výhoda použití pojistných ventilů

Pojistné ventily mají řadu výhod, které z nich činí nepostradatelné prvky v různých inženýrských systémech:

• Ochrana před nouzovými situacemi;
• Všestrannost použití;
• Snadné nastavení a údržba;
• Automatický provoz.

Instalace, seřízení a regulace pojistných ventilů

Pojistné ventily se instalují svisle na potrubí víkem nahoru. Seřízení ventilu se provádí instalací jedné z vyměnitelných pružin. Tlak zpětného sedla a otevření ventilu se seřizuje pomocí závitových pouzder.

Pokud nebyla zadána žádná specifická hodnota pracovního tlaku (nastaveného tlaku), je ventil nastaven na spodní hranici tlakového rozsahu.

Technické požadavky na pojistné ventily

Pojistný ventil patří do třídy opravitelných ventilů. Ventily musí splňovat požadavky této normy a konstrukční dokumentace pro konkrétní ventily.

Konstrukce zátěžového a pružinového ventilu musí zajišťovat zařízení pro kontrolu správné funkce ventilu v provozním stavu jeho násilným otevřením během provozu nádoby. Je povoleno instalovat pojistné ventily bez zařízení pro nucené otevření nebo podle podmínek technologického procesu.
V tomto případě by měly být pojistné ventily pravidelně kontrolovány v časových lhůtách stanovených procesními předpisy.

Pružiny pojistných ventilů musí být chráněny před nepřípustným ohřevem (ochlazením) a přímým vlivem pracovního prostředí, pokud má škodlivý vliv na materiál pružiny. Při plném otevření ventilu musí být vyloučena možnost vzájemného kontaktu pružinových vinutí.

Pojistné ventily jsou označeny tabulkou obrázků:

• 17 — typ armatury (pojistný ventil);
• s, nzh, h — materiál tělesa (uhlíková ocel/korozivzdorná ocel, litina);
• 6, 7, 13, 19, 28 – číslo modelu;
• нж — materiál těsnicích ploch (нж – korozivzdorná ocel).
• DN 50–150 – jmenovitý průměr
• Ru 16-40 – jmenovitý tlak
