Dnes stále více majitelů soukromých domů, kteří si vybírají vstupní brány, dává přednost konstrukcím posuvného typu. Jsou snadno použitelné a spolehlivé, vypadají moderně a jsou vhodné pro instalaci i na malých plochách. Zároveň se ve snaze ušetřit peníze mnozí rozhodnou instalovat posuvné brány vlastníma rukama. Je však důležité si uvědomit, že životnost konstrukcí do značné míry závisí na tom, jak kompetentně byl pro ně vytvořen základ. Aby se předešlo chybám, navrhujeme zvážit klíčové fáze přípravy základů pro posuvné brány.

Krok 1. Příprava betonové základny
Hmotnost stojiny posuvné brány může dosáhnout půl tuny. Při otevírání a zavírání toto zatížení působí na zapuštěnou část. Další zatížení na ni vyvíjejí konzolové nosníky nebo lišty. Pokud plánujete instalaci posuvných bran svépomocí, nezapomeňte před litím základů připravit spolehlivou zapuštěnou část. V této fázi je také nutné položit kabelové kanály pro pokládku automatických vodičů.
Začněme výpočtem úrovně betonové základny základu. Záleží na úrovni asfaltu, dlaždic nebo jiného povrchu v příjezdové cestě. Vzdálenost mezi spodní hranou dveřního křídla a dlažbou musí být ne méně než 5 cm.
Po určení úrovně betonové základny přistoupíme k vykopání otvoru, do kterého bude instalován hypoteční nebo nosný rám, a poté betonován. Odborníci radí prohloubit základ ne méně než 1,3 m. Zároveň je důležité vzít v úvahu klima v regionu, zejména to, jak moc může půda v zimě zamrznout.
Po vykopání díry je důležité v ní poskytnout speciální polštář z písku a štěrku, který ochrání základ před zničením v důsledku možného sedání půdy nebo pohybu podzemní vody. Polštáře tlusté 30 40-viz bude docela dost.
Pokud jde o šířku základové jámy, zpravidla je 40-45 viz A pro výpočet požadované délky betonové základny je nejjednodušší odečíst délku otvoru od délky brány. Například k vytvoření základu pro posuvnou bránu o délce 4 metry budete potřebovat volnou plochu o délce asi 2 metry.

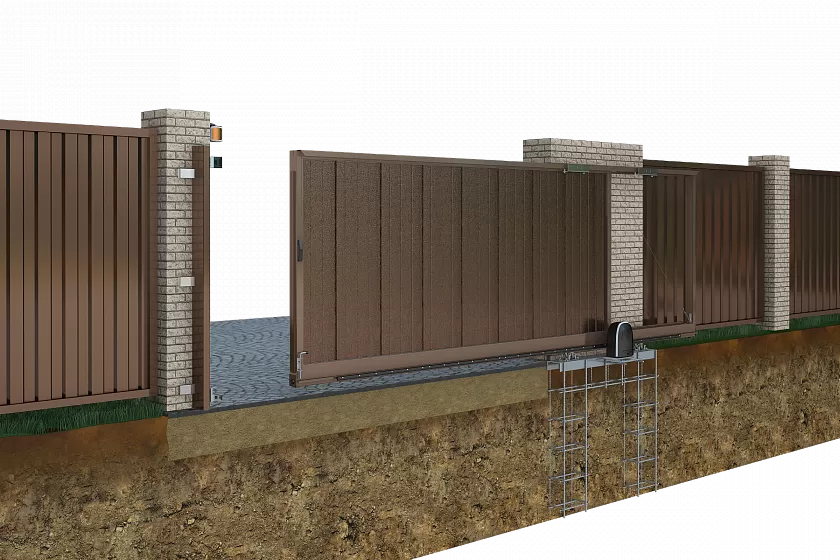

Poslední fází přípravy jámy pro hypotéku je instalace bednění a zřízení kabelových kanálů. Pro lepší pochopení doporučujeme prostudovat si následující obrázek:

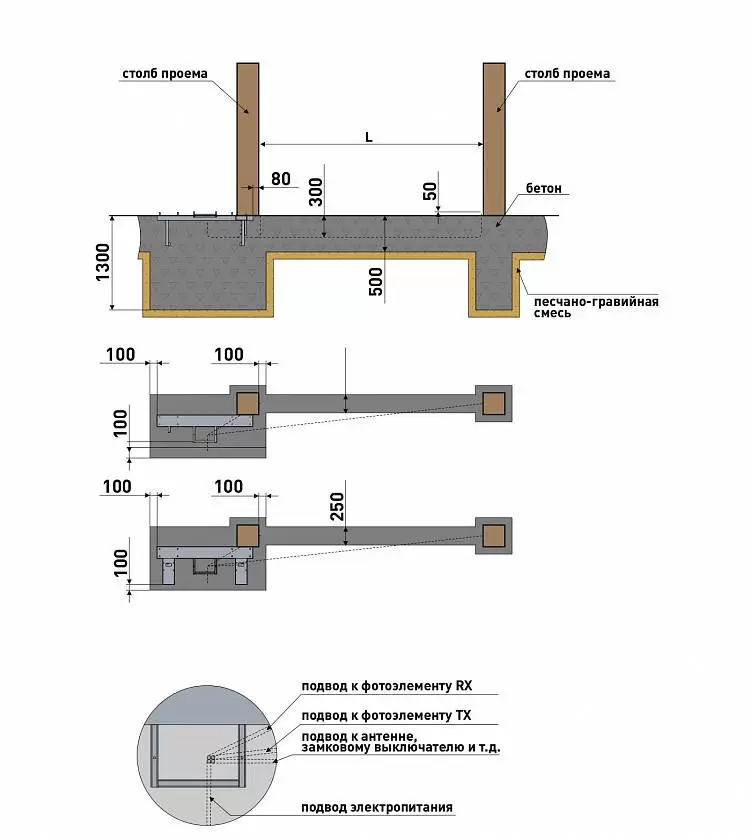

Schéma základů pro posuvné brány
Odborníci doporučují, abyste kabel přivedli na místo instalace automatiky předem. Nejprve je třeba vybrat umístění všech prvků systému pohonu a bezpečnostních zařízení, například fotobuněk, signální lampy atd. Poté určete schéma, podle kterého bude elektrický pohon připojen. Nakonec položte kabel na místo instalace měniče v souladu s následujícími pravidly:
- Pro položení elektrického kabelu do země a základu se používá kovová trubka o průměru ne méně než 30 mm. Ocelový drát je položen uvnitř trubky pro vedení elektrických kabelů během instalace brány.
- Konfigurace potrubí, ohyby a svary nesmí narušovat volný průchod kabelů.
- Trubka musí být umístěna v hloubce ne méně než 300 mm. Konec trubky může vyčnívat nad zemí ne více než 50 mm.
Na co byste měli myslet před instalací brány?
Instalace posuvných bran vyžaduje více než jen pevný základ. Udělejte si mini-test a zjistěte, co dalšího je potřeba.

Krok 2 Instalace Embed
Nakonec je vše připraveno k instalaci embedded části. Zároveň je důležité zachovat rozměry, které koordinují umístění tohoto prvku vzhledem k otvoru.
Lze použít jako hypotéku domácí ocelový kanál (jedna z jejích polic se stane rovinou, po které se budou válečky pohybovat, otevírat a zavírat bránu) popř hotový nosný rám vyrobený firmou ALUTECH.
Sortiment výrobce obsahuje několik možností pro rámy, které jsou vybírány s ohledem na konstrukční vlastnosti brány:

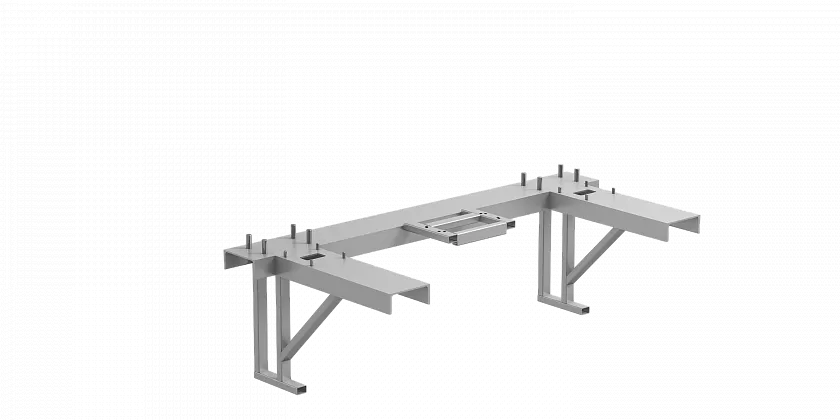

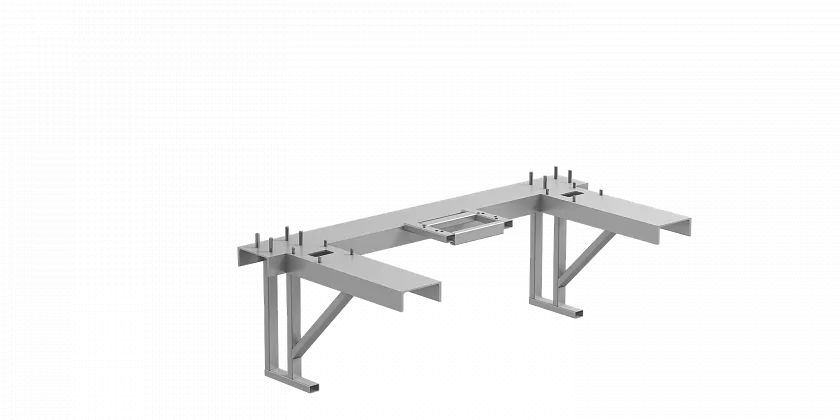

Rýže. 1. Rám podpěry dveří FLGU.400.0821
Nosný rám brány FLGU.400.0821 je určen pro montáž bran vyrobených na profilu 96 mm s nosnými sloupky, vzdálenost mezi pojezdy I=1200 mm.

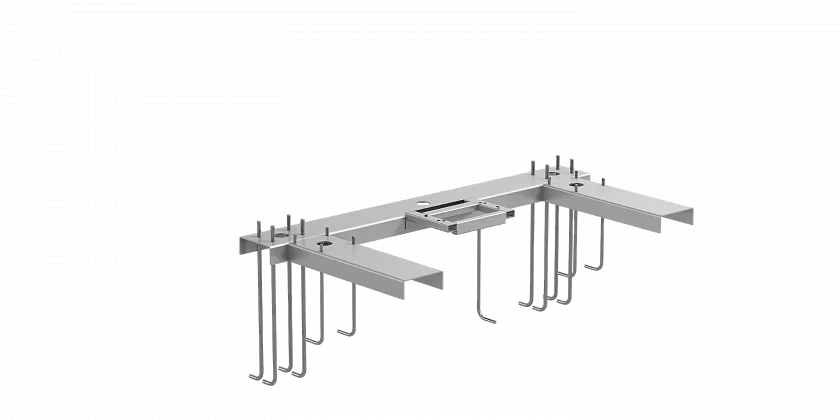

Rýže. 2. Rám podpěry dveří FLGU.400.0823
Nosný rám brány FLGU.400.0823 je určen pro montáž bran vyrobených na profilu 96 mm s nosnými sloupky nebo konzolami, vzdálenost mezi pojezdy I=1200 mm.

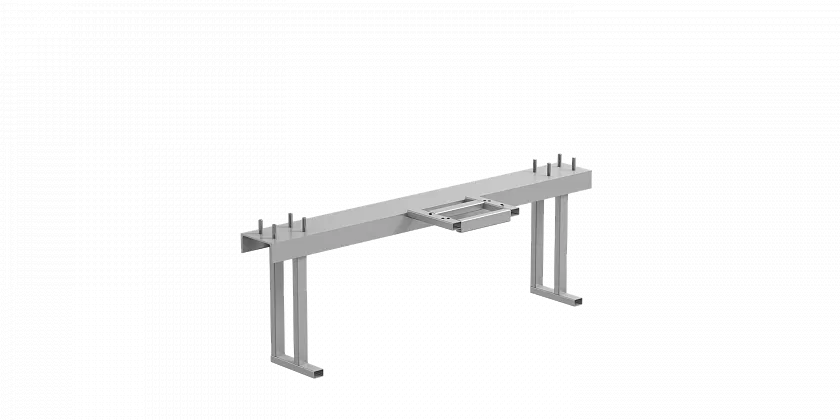

Rýže. 3. Rám podpěry dveří FLGU.400.0826
Nosný rám brány FLGU.400.0826 je určen pro montáž bran vyrobených na profilu 96 mm, bez nosných sloupků, vzdálenost mezi pojezdy I=1200 mm.

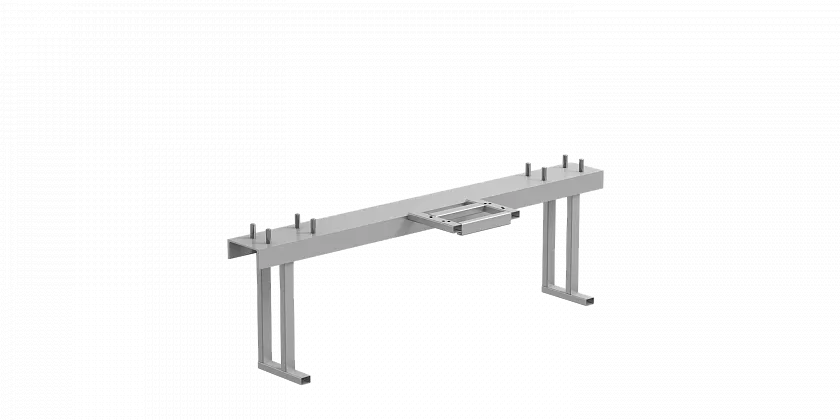

Rýže. 4. Rám podpěry dveří FLGU.400.0822
Nosný rám brány FLGU.400.0822 je určen pro montáž bran vyrobených na profilu 68 mm s nosnými sloupky, vzdálenost mezi pojezdy I=1200 mm.

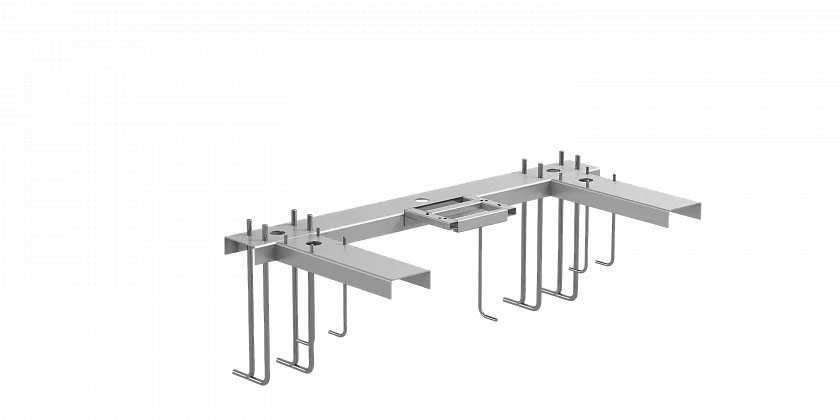

Rýže. 5. Rám podpěry dveří FLGU.400.0824
Nosný rám brány FLGU.400.0824 je určen pro montáž bran vyrobených na profilu 68 mm s nosnými sloupky nebo konzolami, vzdálenost mezi pojezdy I=1200 mm.

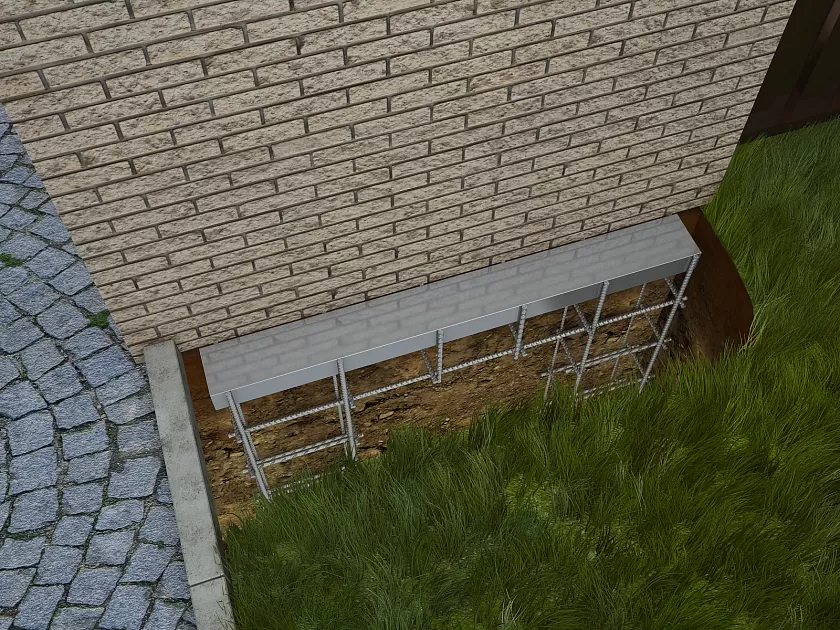

Rýže. 6. Rám podpěry dveří FLGU.400.0827
Nosný rám brány FLGU.400.0824 je určen pro montáž bran vyrobených na profilu 68 mm, bez nosných sloupků, vzdálenost mezi pojezdy I=1200 mm.
Pokud bylo rozhodnuto vytvořit kanál a přivařit k němu výztuž sami, je třeba si uvědomit, že síla základu do značné míry závisí na tom, a proto je třeba k výrobě tohoto prvku přistupovat co nejzodpovědněji.

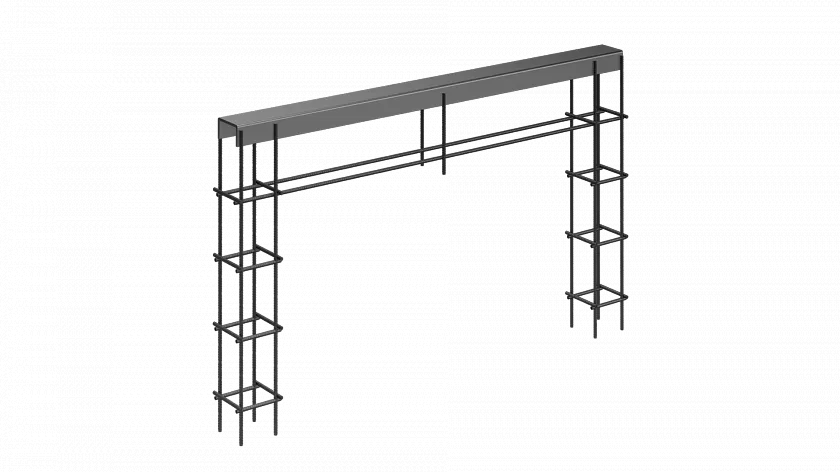

Instalace hypotéky se v tomto případě skládá z následujících kroků: řezání kanálu a kovového profilu pro regály, svařování kanálu a regálů (kolmo), vázání výztuží, měření přesnosti svařování a vázání pomocí úrovně.


Krok 3. Nalití základu pro posuvné brány (betonování)
Poslední fází přípravy základu pro posuvné brány je betonáž. V jámě je instalována nezávislá svařovaná konstrukce nebo nosný rám tak, aby byl kanál nahoře.

Před nalitím betonové směsi se musíte ujistit, že hypotéka se shoduje s nulovou úrovní (asfalt, dlaždice). Když je hypotéka v jámě vodorovná (pro ověření se používá dlouhá úroveň), můžete začít nalévat beton. Nejlepší možností je materiál třídy C16 / 20 (M250).
Důležitá nuance: pro zvýšení pevnosti základu je lepší použít speciální ponorný vibrátor. Pokud toto zařízení není k dispozici, můžete použít improvizované prostředky – páčidla, lopaty. Jejich ponořením do roztoku můžete odstranit vzduch z betonové hmoty.
Je také třeba mít na paměti, že v práci na instalaci brány bude možné pokračovat nejdříve po 4 týdnech, po čekání na úplné vytvrzení betonu.
V tomto článku jsme shrnuli hlavní fáze přípravy pásový základ pro posuvné brány, protože je díky své pevnosti a odolnosti nejoblíbenější.
Kromě toho se také používají pilotové (pile-screw) základy. V tomto případě se do země instalují podpěry o průměru asi 10 cm a délce do 1,5 m. Nejčastěji se volí, když je důležitá rychlost výstavby (piloty lze instalovat za den). Mnoho odborníků se však shoduje na tom, že pilotové základy nejsou vhodné pro žádnou zeminu a neposkytují dostatečnou konstrukční pevnost. Kromě toho, vzhledem k potřebě použít výkonný kanál jako gril, cena takového základu se výrazně zvyšuje.
Doufáme, že tyto tipy budou užitečné a umožní vám nainstalovat posuvné brány, které budou věrně sloužit po celá desetiletí.
A ti, kteří se po přečtení článku stále rozhodnou neponořit se do všech detailů instalace vstupní brány vlastníma rukama, se vždy mohou obrátit na profesionály – oficiální zástupci ALUTECH jsou připraveni pomoci.

Profesionální příprava základů
Každá chyba při přípravě základu může vést k rozbití vaší brány. Chcete-li ušetřit čas a peníze, důvěřujte profesionálům.
